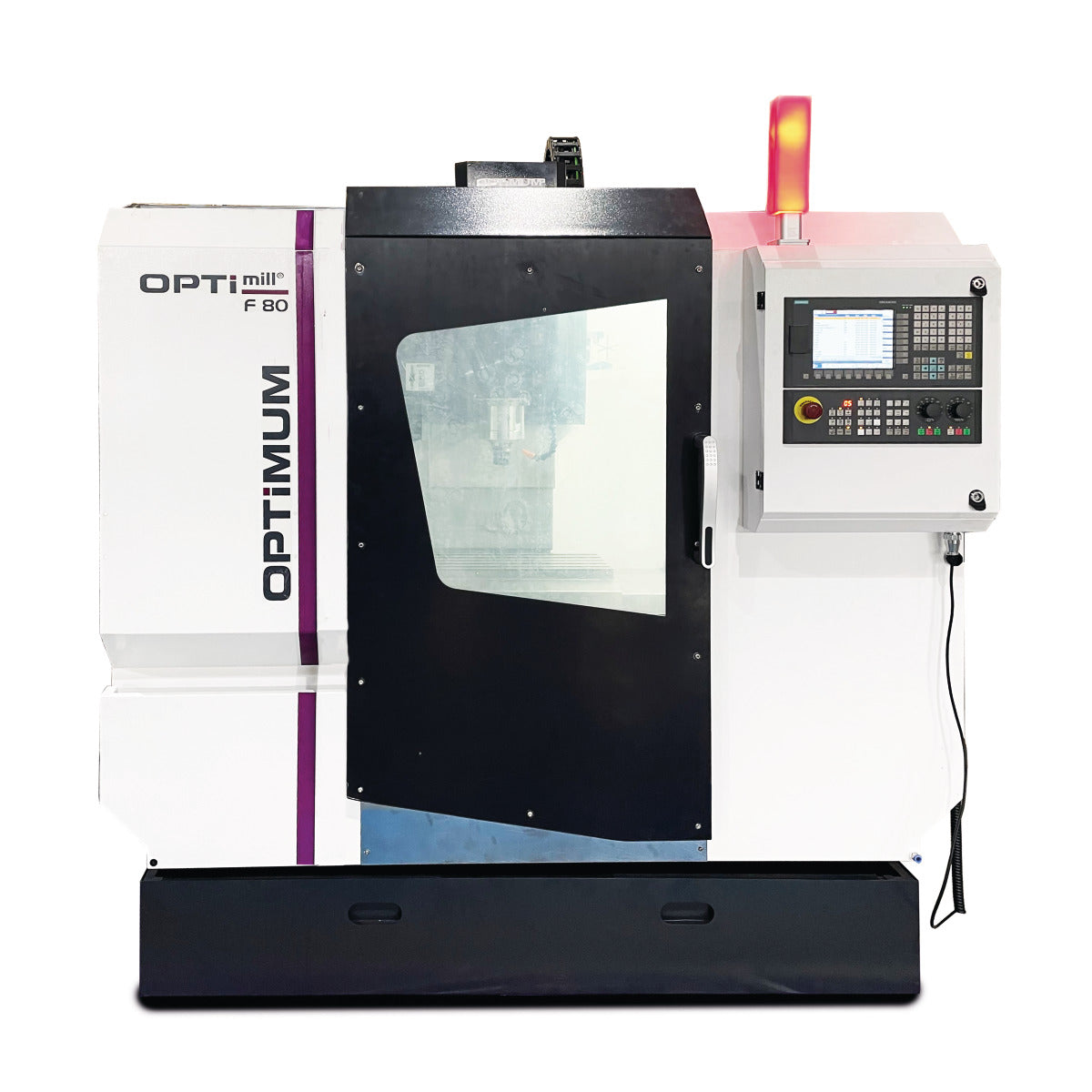

- Machine avec bâti en fonte pour une grande rigidité
- Changeur 10 outils par carrousel
- Solution compacte de travail avec un panneau de commande SIEMENS Sinumerik 808P Advanced
- Guides linéaires en acier inoxydable pour une grande vitesse de déplacement sur tous les axes
- Lubrification centralisée automatique
- Moteur de broche principale SIEMENS
- Servomoteur SIEMENS sur tous les axes (circuit de contrôle fermé)
- Vitesse de rotation maximale de la broche 10 000 T/min.
- Satellite de commande électronique réduisant la durée des réglages, avec arrêt d’urgence
- Système d’arrosage avec réservoir à lubrifiant de 70 litres
- Changement d’outil automatique ou via le panneau de commande (dispositif de serrage d’outil électropneumatique)
- Bâti solide, table croisée précise et largement dimensionnée (surface usinée avec précision)
- Larges ouvertures des portes d’accès permettant de réduire les temps de nettoyage et d’entretien
- Lampe LED pour un éclairage complet de la zone de travail
- Garantie SIEMENS 2 ans incluse
- Mise en service et formation fortement conseillées : nous consulter

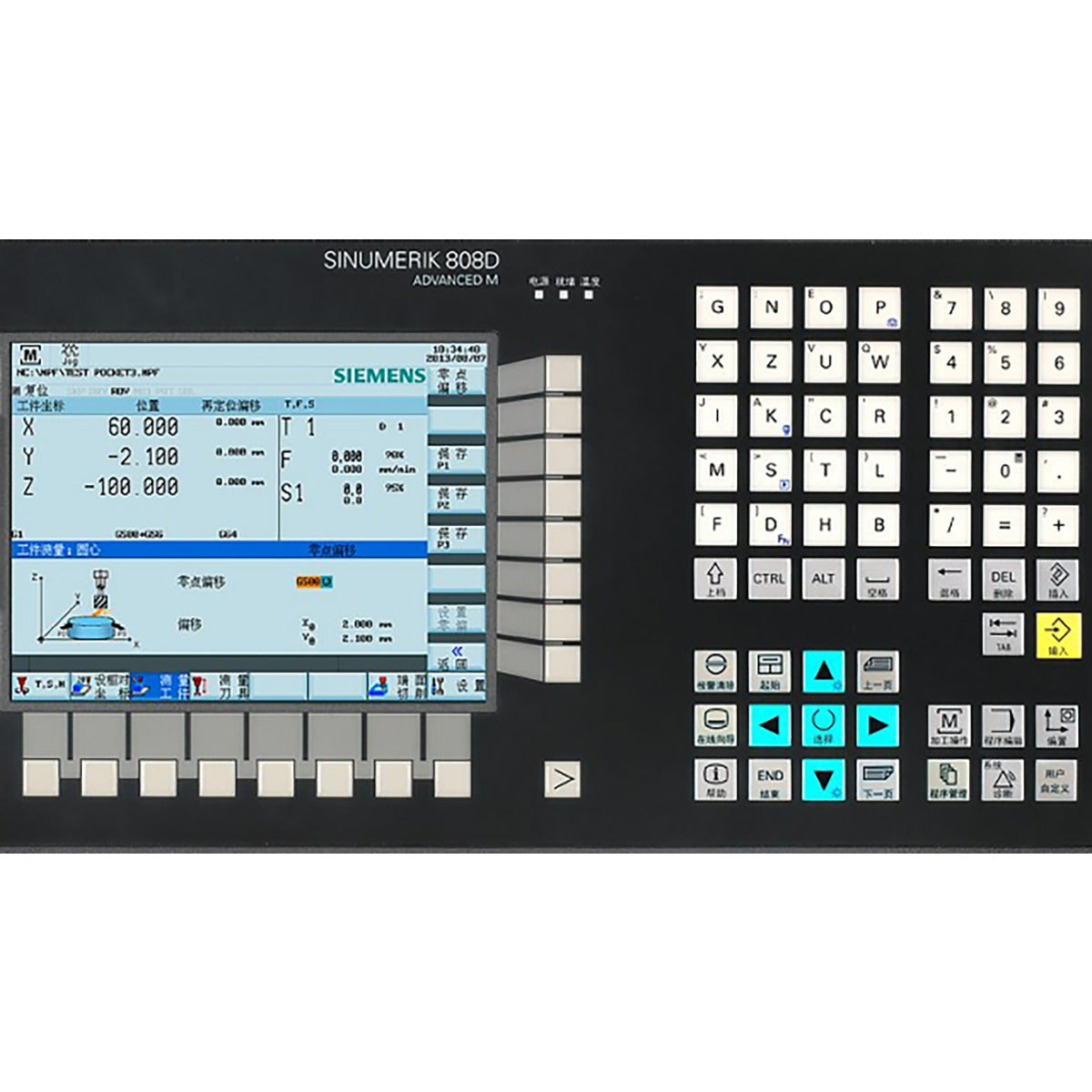

SIEMENS Sinumérik 808D Advanced (panneau de commande) :
- Port ethernet RJ45
- Ecran LED couleur 8.4" avec résolution 800 x 600
- Equipé d'une maintenance à distance
- Codeur absolu / aucun déplacement de référencement requis
- Fonction AST (Auto Servo Tuding) offre aux utilisateurs une option d'optimisation facile en cas d'exigences dynamiques et de précision plus strictes
Equipement de série :

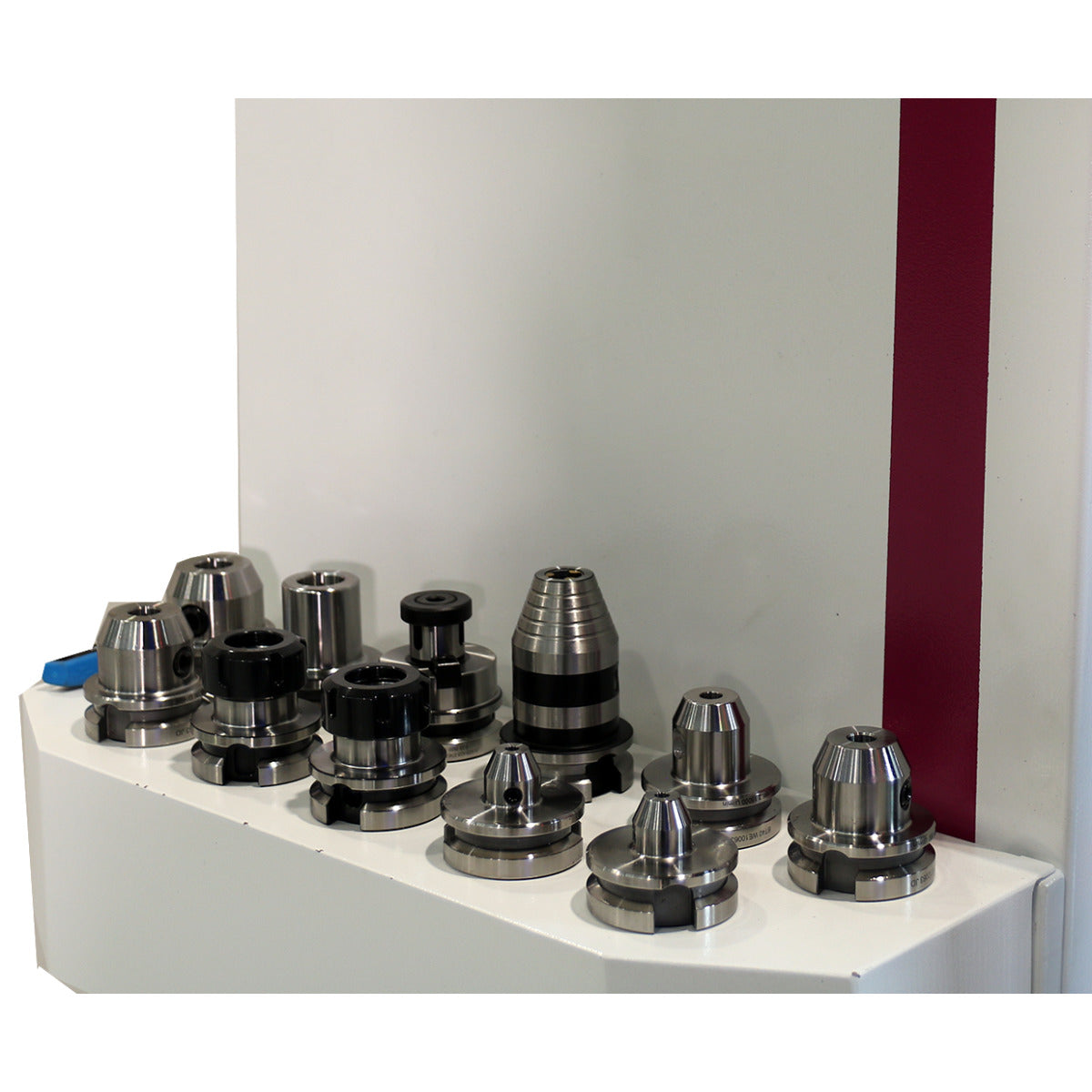

- Étagère de rangement : Permet le stockage d'outils

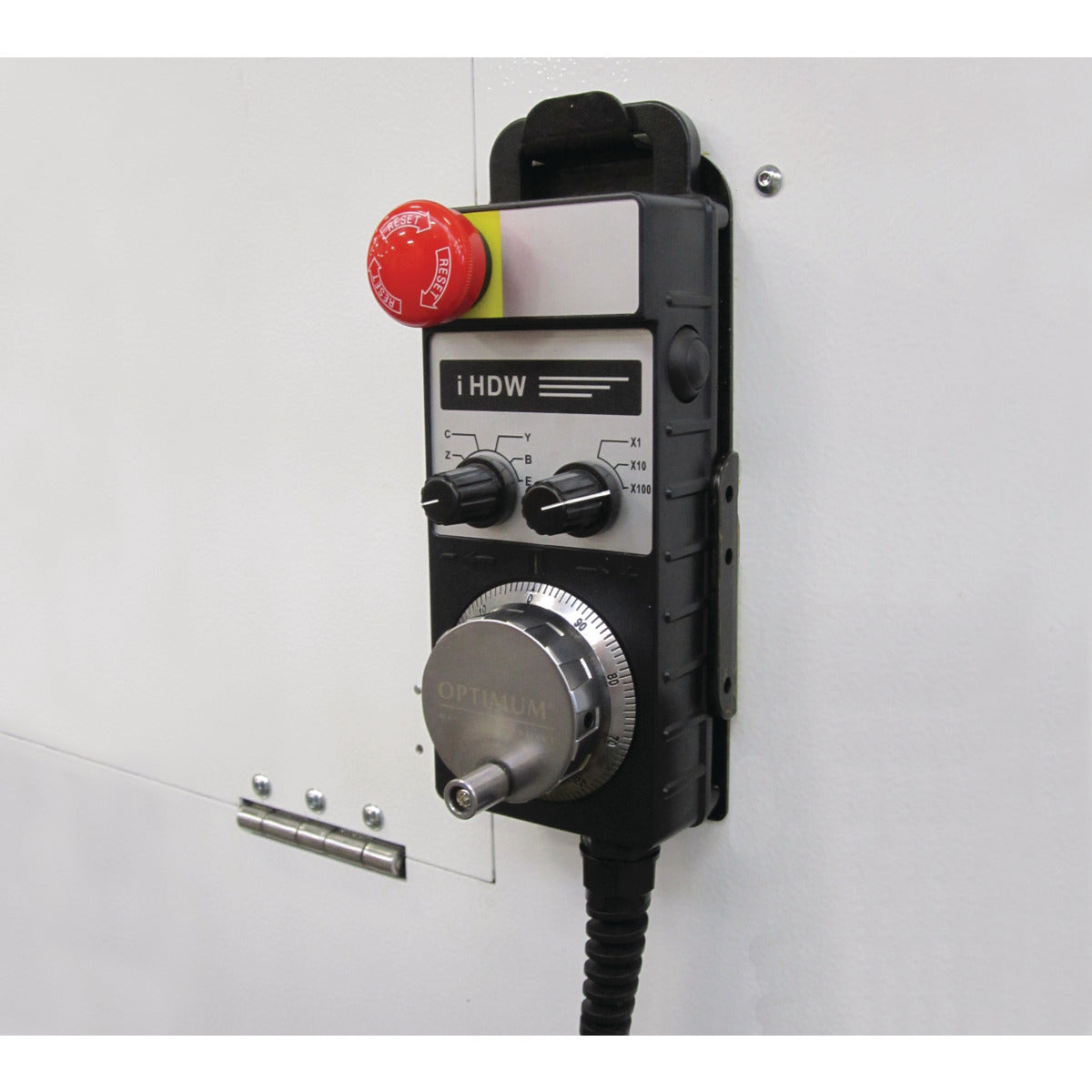

- Satellite de commande : Pilotage déporté / Electronique /Réduit le temps de réglage au minimum (référencement) / Bouton d'arrêt d'urgence / Bouton de validation

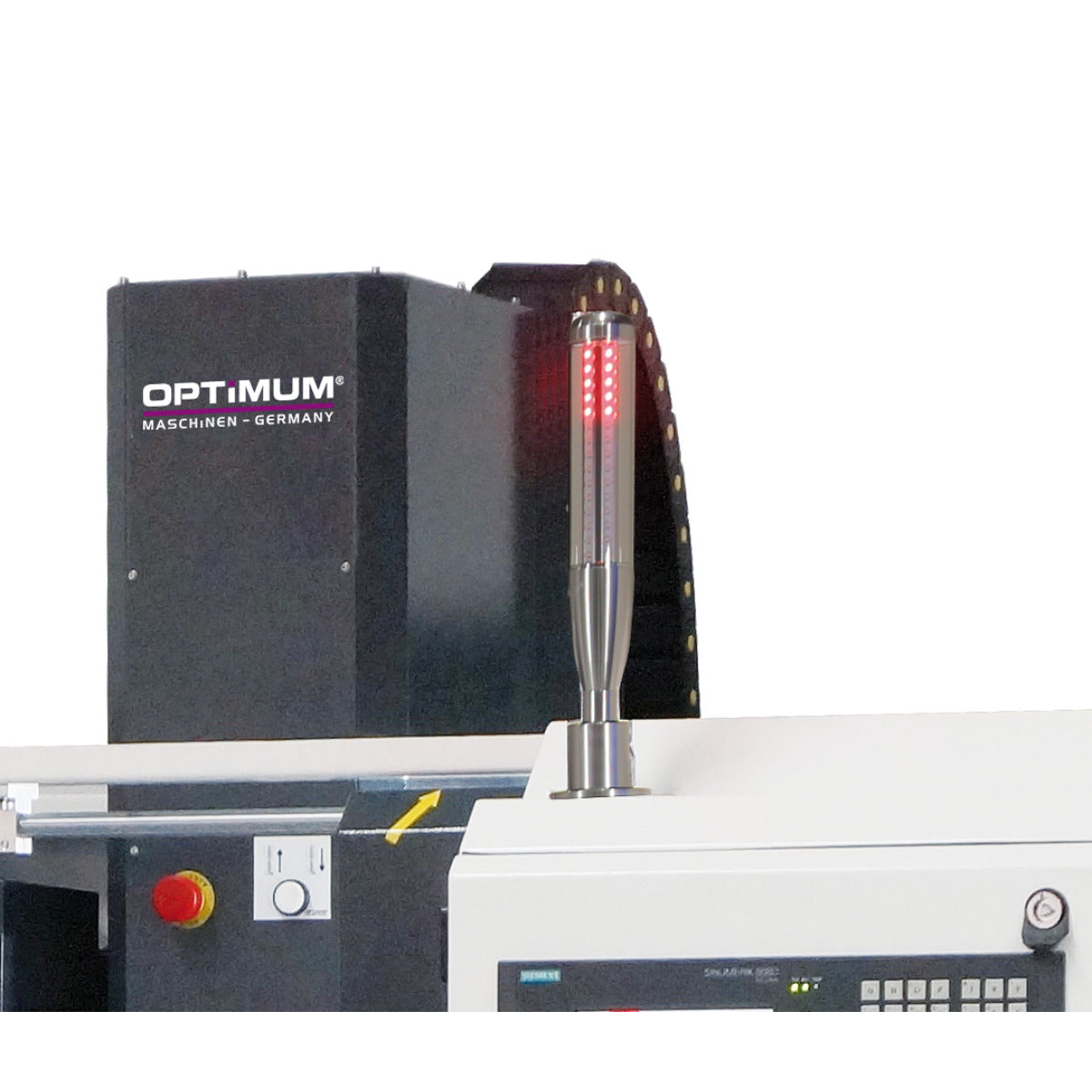

- Colonne lumineuse : Indique le statut de la machine

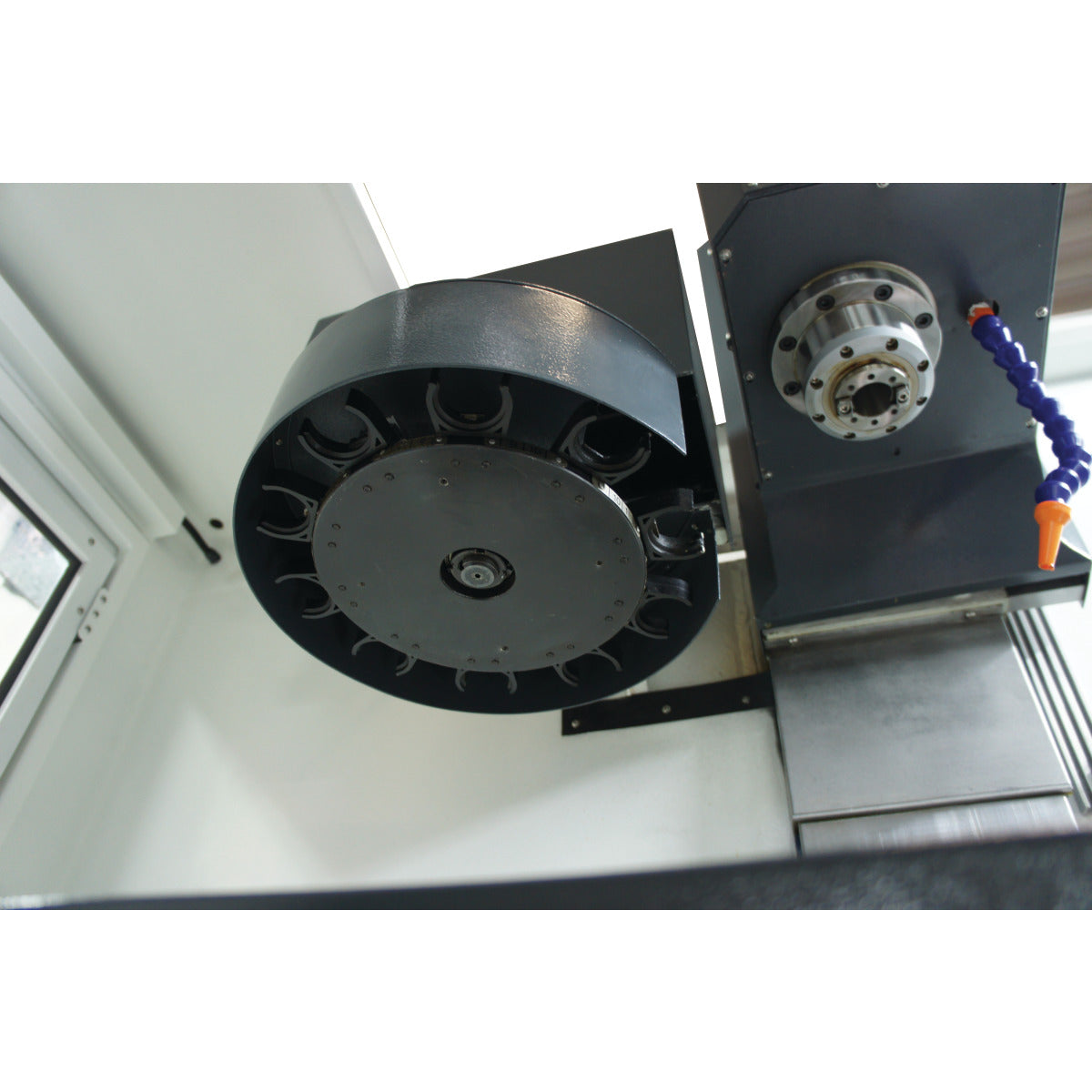

- Chargeur d'outils : Carrousel / Chargeur 10 outils / Temps de chargement d'outil : 7 secondes

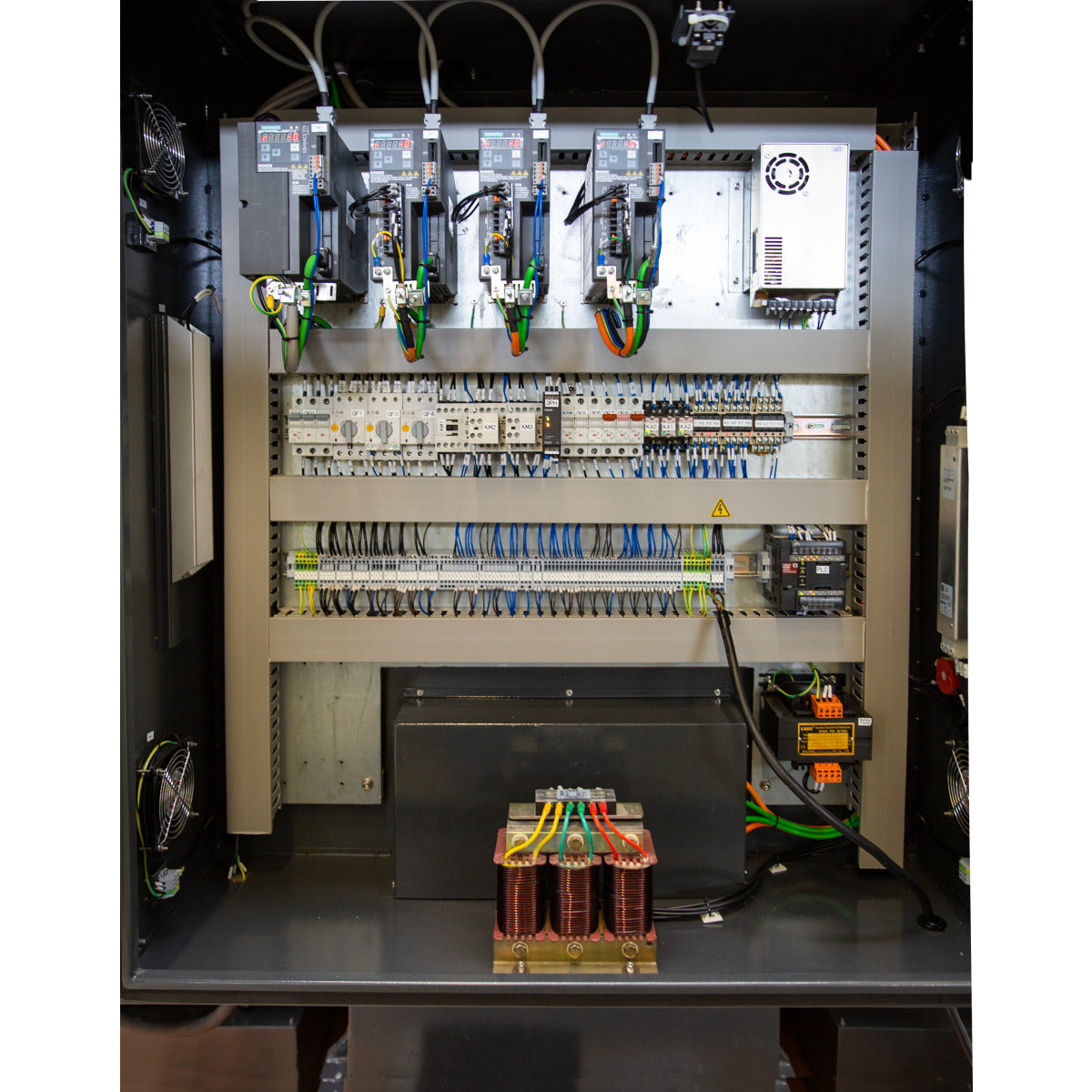

- Armoire électrique : Conception claire et aérée / Conforme aux normes en vigueur / Entraînement Siemens

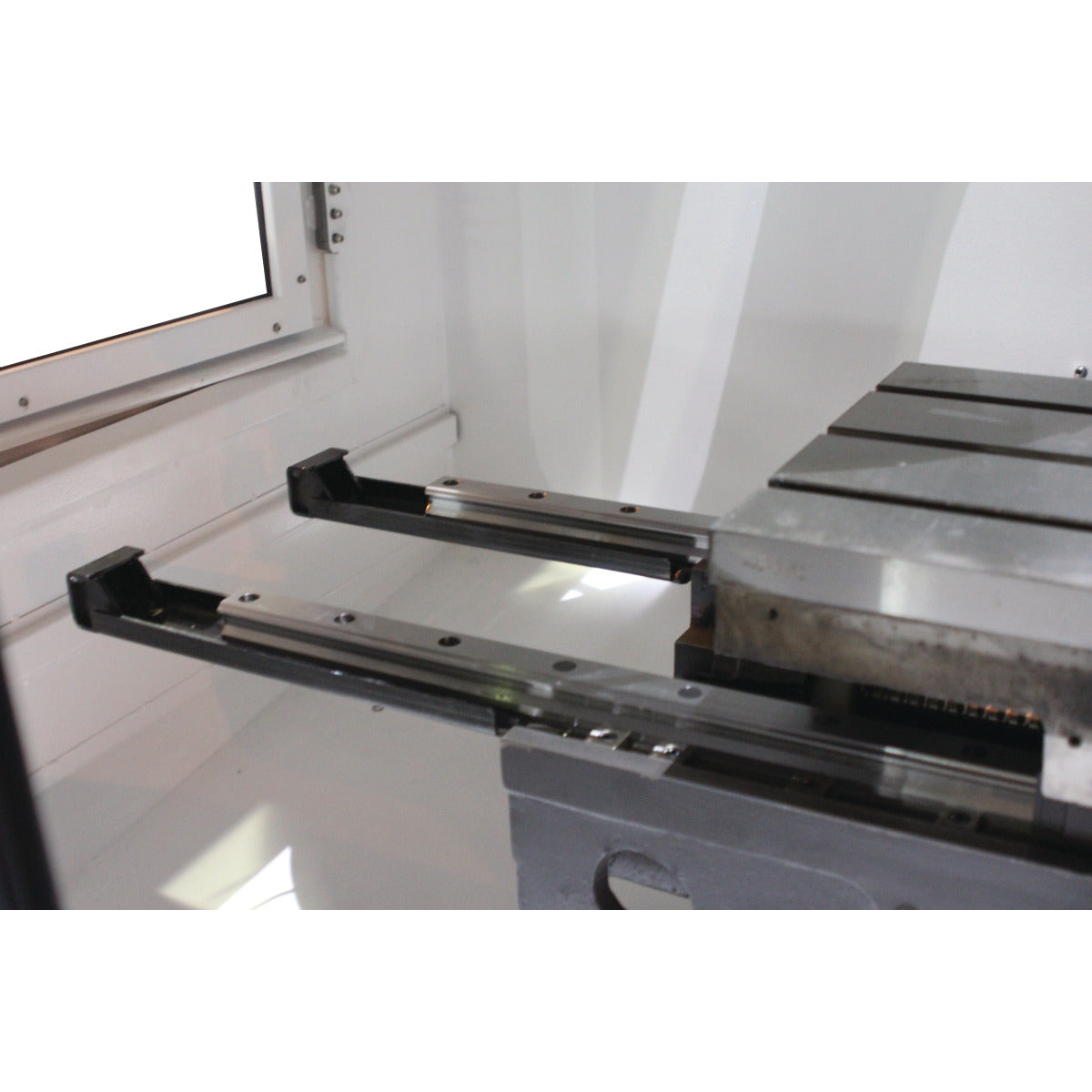

- Guide linéaire : Rigidité statique et dynamique maximale / Haute précision de positionnement / Mouvement souple et sans jeu / Précision constante et longue durée de vie

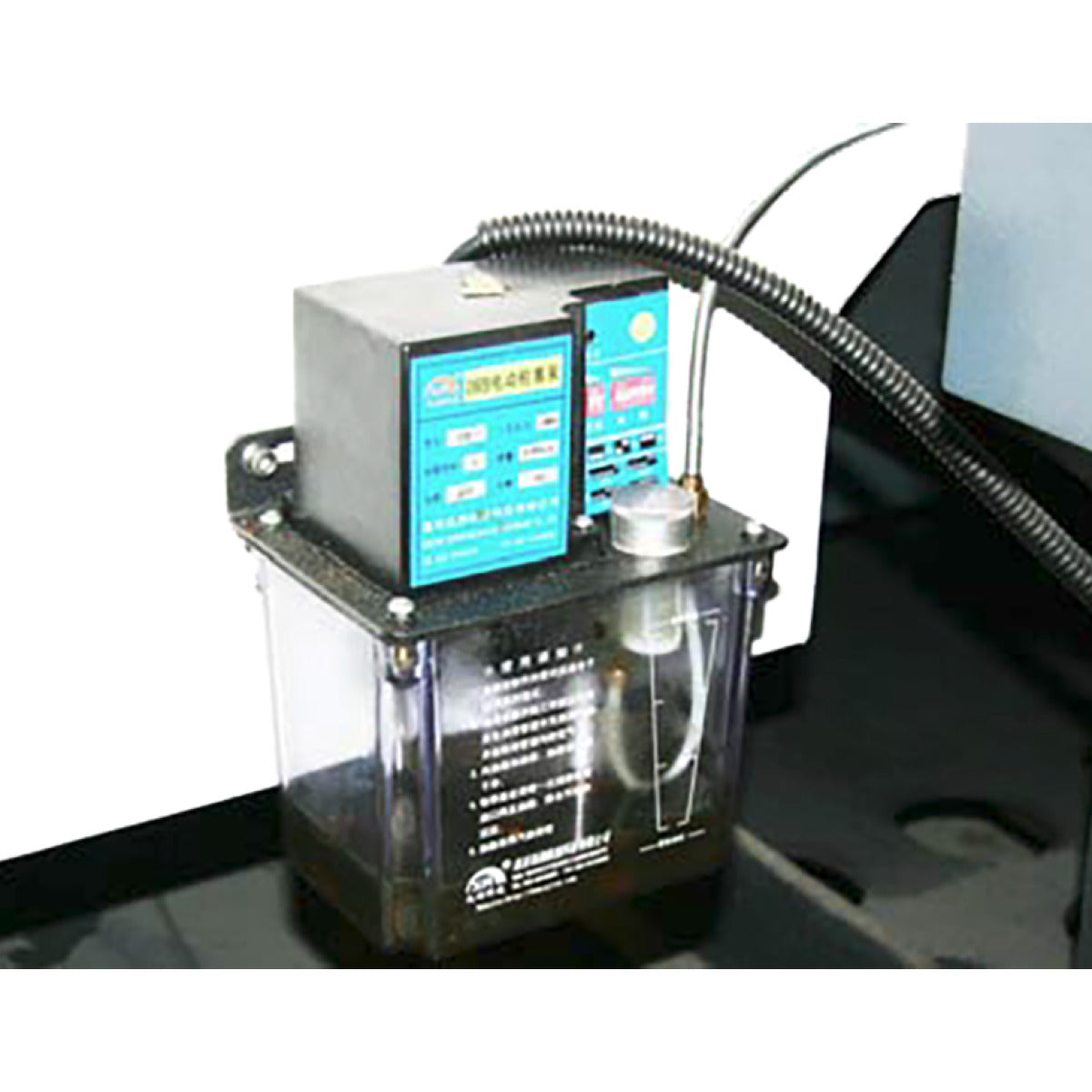

- Système de lubrification centralisée : Automatique / Prévient l'usure et les arrêts inutiles
| À noter | Veuillez noter qu’en fonctionnement continu, la vitesse maximale de la broche doit être réduite d’environ 20 %. |
|---|---|
| Alimentation | 400 V |
| Attachement de broche | BT 30 |
| Axe X | 3.5 Nm |
| Axe Y | 6 Nm |
| Axe Z | 6 Nm |
| Capacité | 10 Outils |
| Capacité de fraisage en bout (max.) | 25 mm |
| Capacité de surfaçage (max.) | 70 mm |
| Capacité du réservoir | 70 l |
| Charge admissible max. | 150 kg |
| Couple du moteur (Mode S1) | 24 Nm |
| Couple moteur (Mode S6 à 30%) | 35 Nm |
| Course axe X automatique | 400 mm |
| Course axe Y automatique | 225 mm |
| Course axe Z automatique | 375 mm |
| Diamètre d'outil max. | 60 mm |
| Distance broche-table croisée | 475 mm |
| Distance broche-table croisée min. | 75 mm |
| Entraxe des rainures en T | 50 mm |
| Fréquence | 50 Hz |
| Hauteur | 2070 mm |
| Largeur | 1655 mm |
| Largeur de la table croisée | 260 mm |
| Longueur | 1925 mm |
| Longueur d'outil max. | 200 mm |
| Longueur de la table croisée | 800 mm |
| Motorisation (Mode S6 à 30%) | 5.5 kW |
| Motorisation de broche(Mode S1) | 3.7 kW |
| Nombre de rainures en T | 5 |
| Plage de vitesses | 50 – 10000 T/min. |
| Poids d'outil max. | 6 kg |
| Poids net (brut) | 1900 kg |
| Précision de la répétabilité | ± 0,008 mm |
| Précision du positionnement | ± 0,008 mm |
| Pression d'air | 7 bar |
| Puissance système d'arrosage | 650 W |
| Puissance totale | 14 kVA |
| Taille des rainures en T | 16 mm |
| Temps de changement d'outil | 15.33 s 15.33 s |
| Vitesse d'avance rapide X | 10000 mm/min. |
| Vitesse d'avance rapide Y | 10000 mm/min. |
| Vitesse d'avance rapide Z | 10000 mm/min. |
