- Idéal pour la formation et le prototypage, encombrement minimal
- SIEMENS COMMANDE SINUMERIK 808D ADVANCED
- Machine avec bâti en fonte pour une grande rigidité

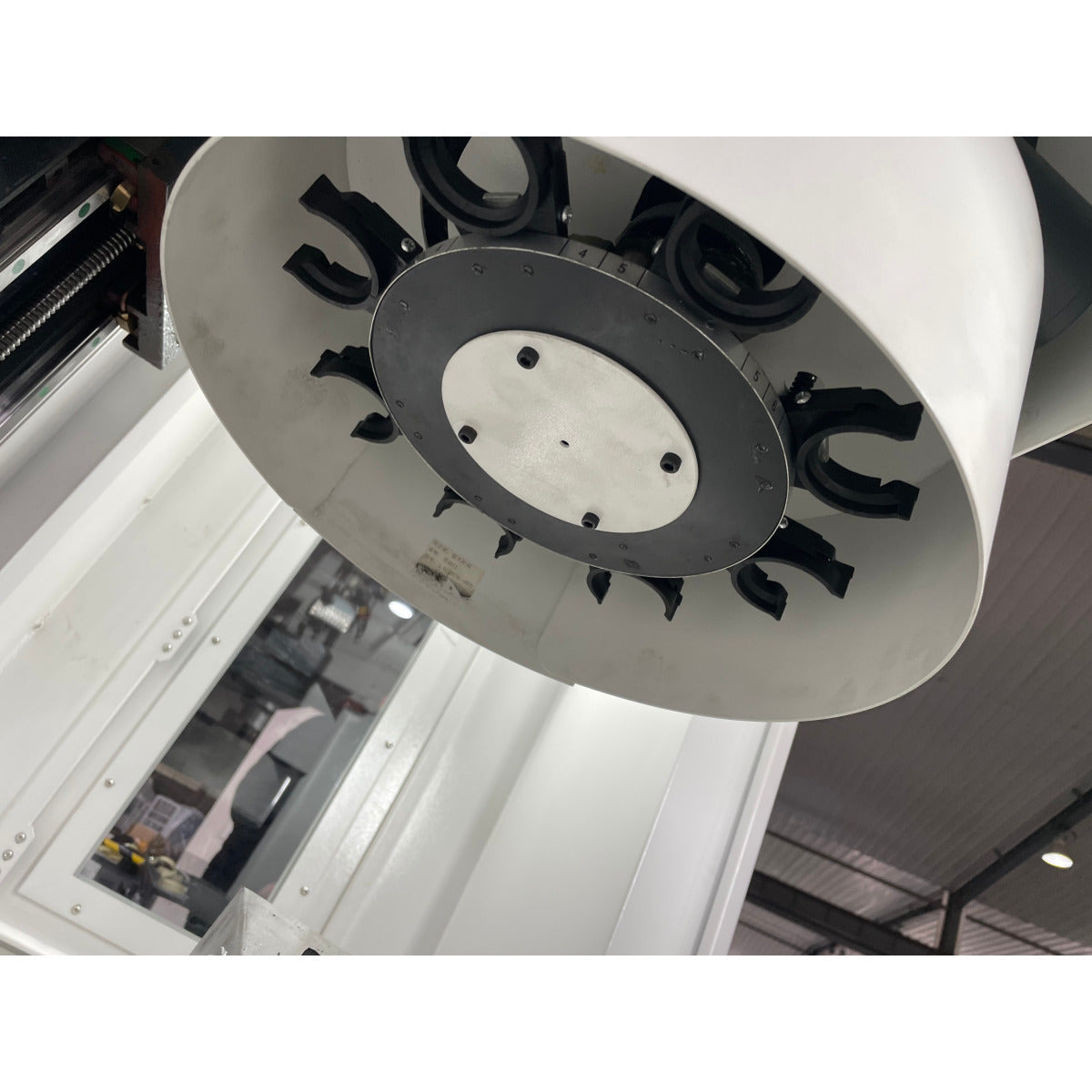

- Changeur 8 outils par carrousel
- Tous les guides linéaires avec caches
- Lubrification centralisée automatique
- SIEMENS Moteur de broche principale
- SIEMENS Servocommande sur tous les axes (boucle fermée)
- Vitesse maximale de la broche de 10.000 t/min

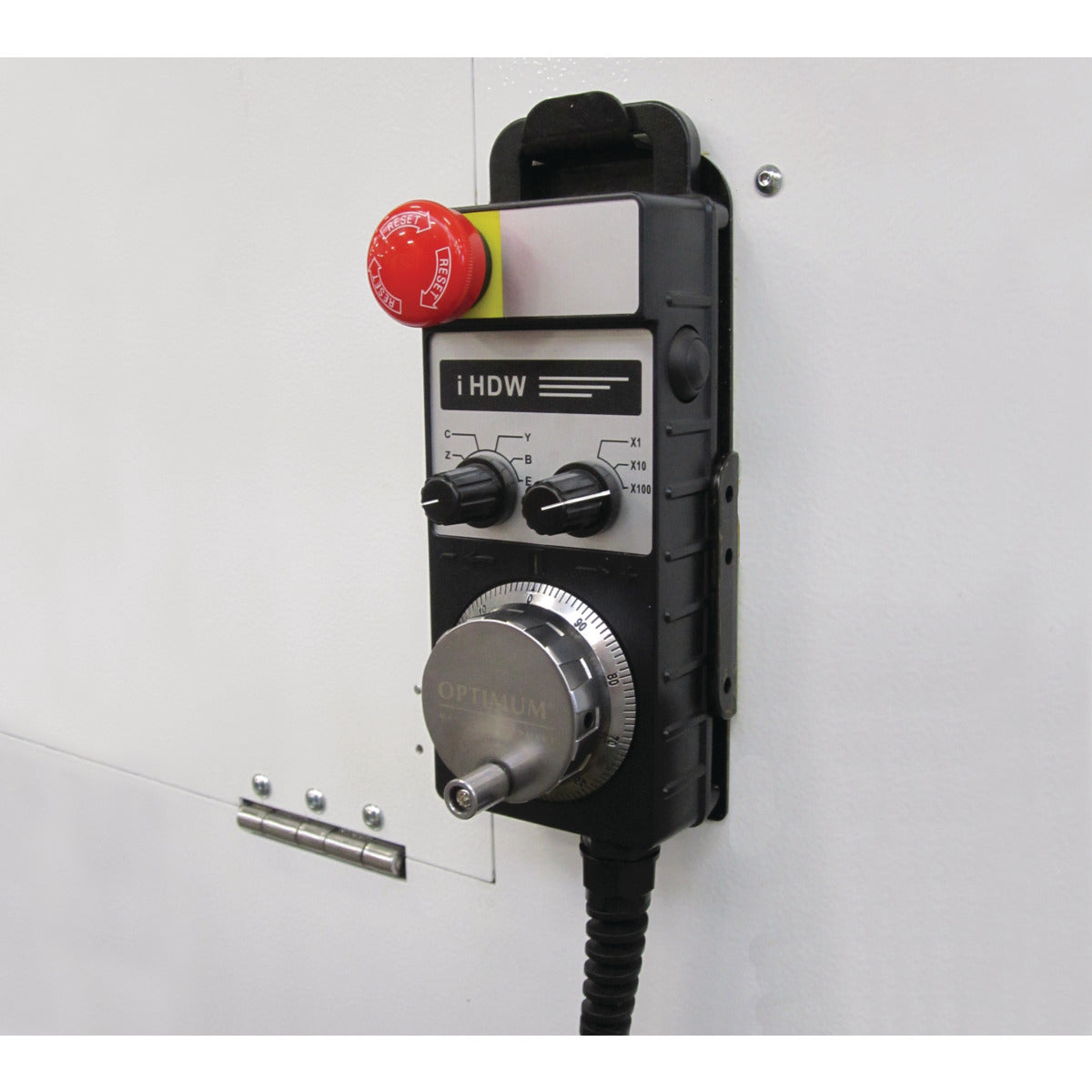

- Portable, electronic handwheel réduisant la durée des réglages, avec arrêt d’urgence facilite considérablement la mise en place des programmes.
- Système d’arrosage avec réservoir à lubrifiant de 70 litres
- Changement d’outil automatique ou via le panneau de commande (dispositif de serrage d’outil électropneumatique)
- Bâti solide, table croisée précise et largement dimensionnée (surface usinée avec précision)
- Larges ouvertures des portes d’accès permettant de réduire les temps de nettoyage et d’entretien
- Lampe LED pour un éclairage complet de la zone de travail
- Paquet supplémentaire SIEMENS responsabilité civile pour les défauts matériels et service gratuit

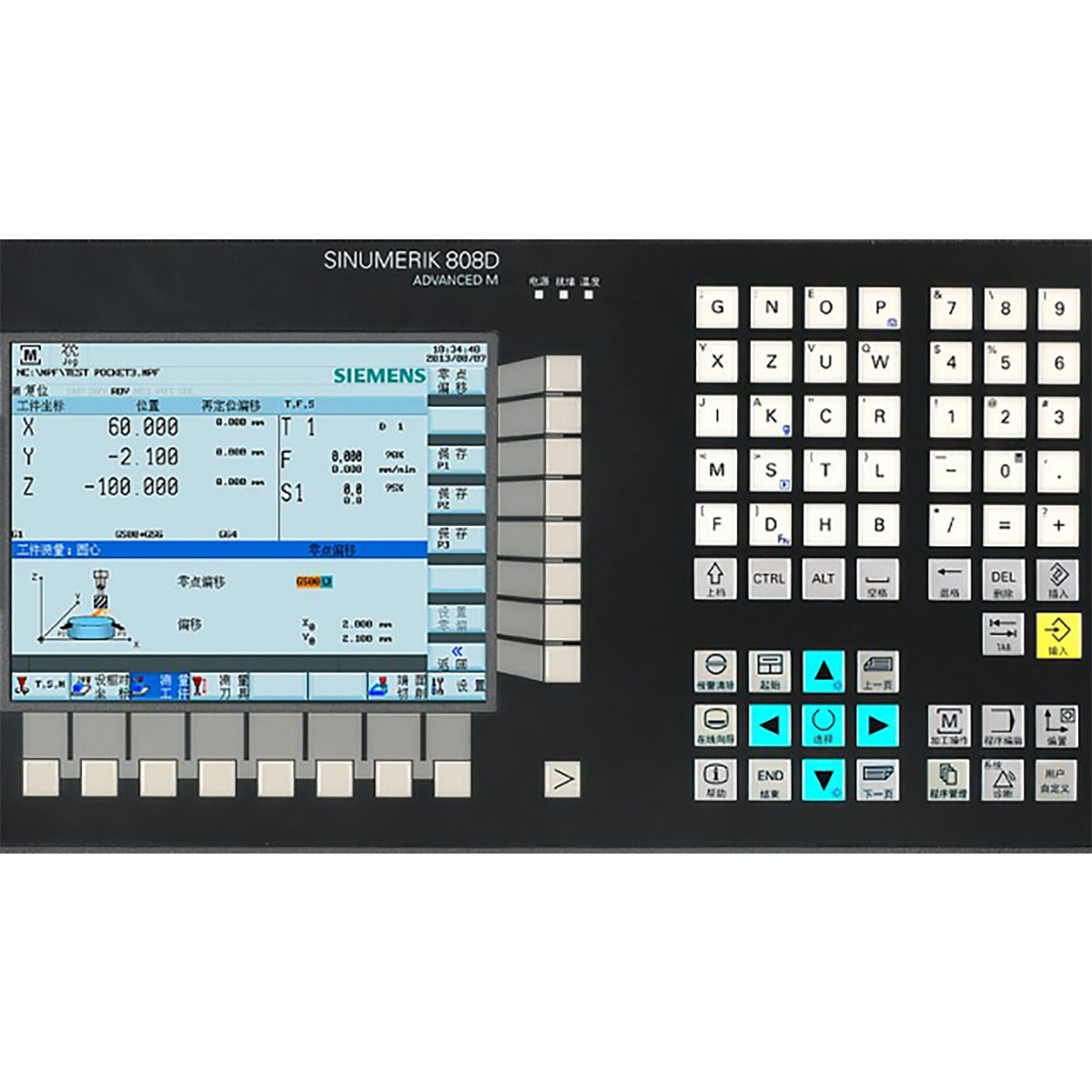

SIEMENS Sinumérik 808D Advanced (panneau de commande) :
- Port ethernet RJ45
- Ecran LED couleur 8.4" avec résolution 800 x 600
- Equipé d'une maintenance à distance
- Codeur absolu / aucun déplacement de référencement requis
- Fonction AST (Auto Servo Tuding) offre aux utilisateurs une option d'optimisation facile en cas d'exigences dynamiques et de précision plus strictes
Equipement de série :
- Satellite de commande : Pilotage déporté / Electronique /Réduit le temps de réglage au minimum (référencement) / Bouton d'arrêt d'urgence / Bouton de validation

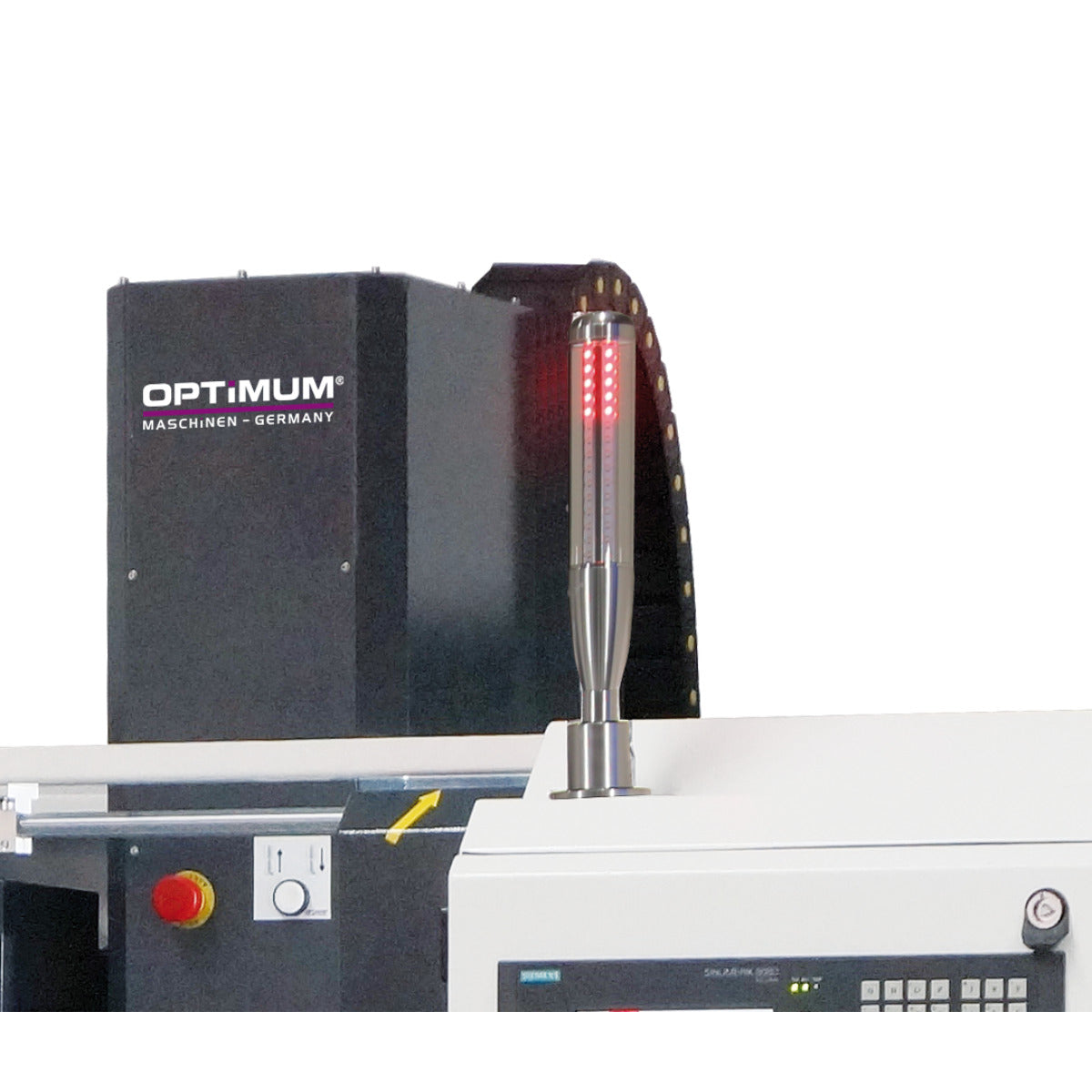

- Colonne lumineuse : Indique le statut de la machine

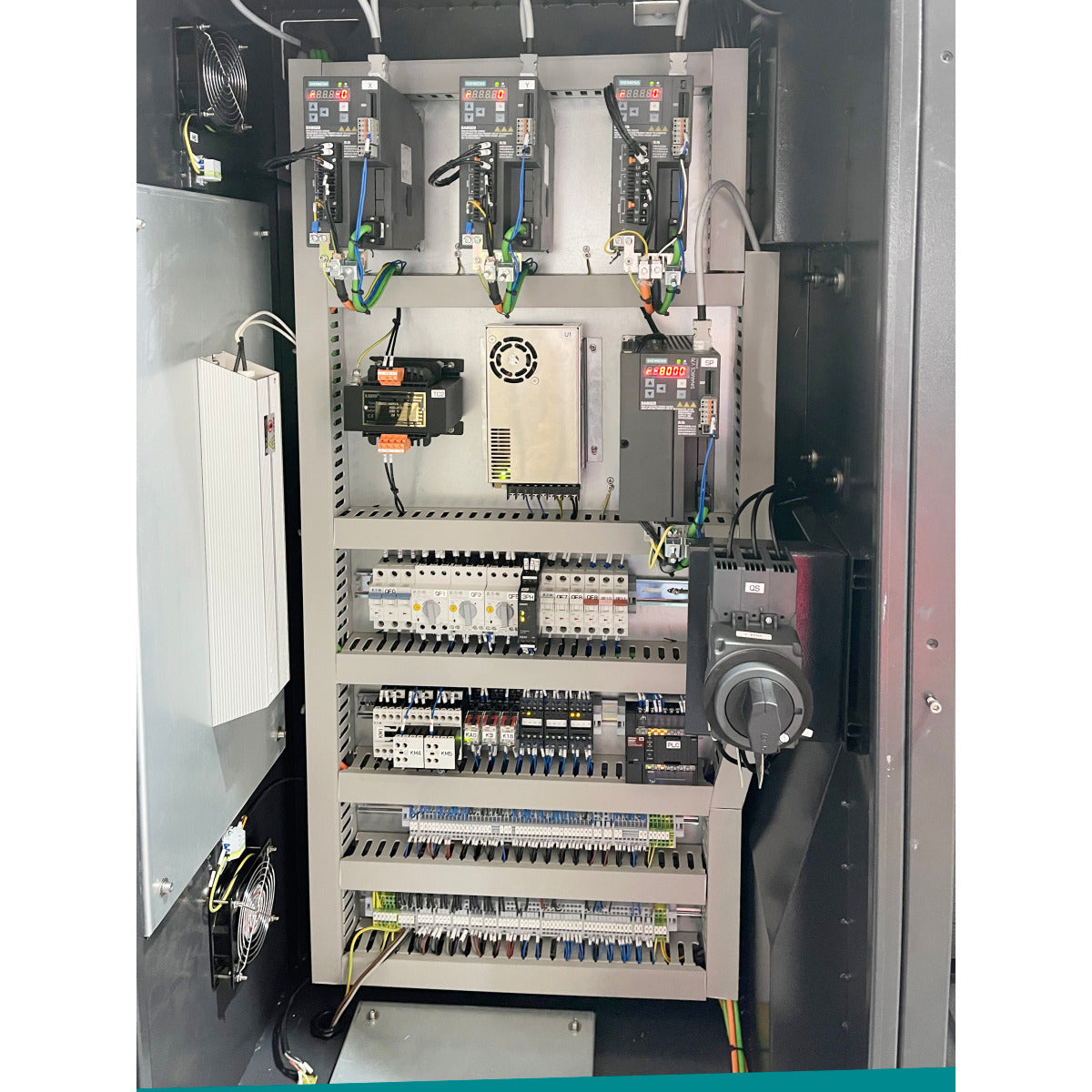

- Armoire électrique : Conception claire et aérée / Conforme aux normes en vigueur / Entraînement Siemens

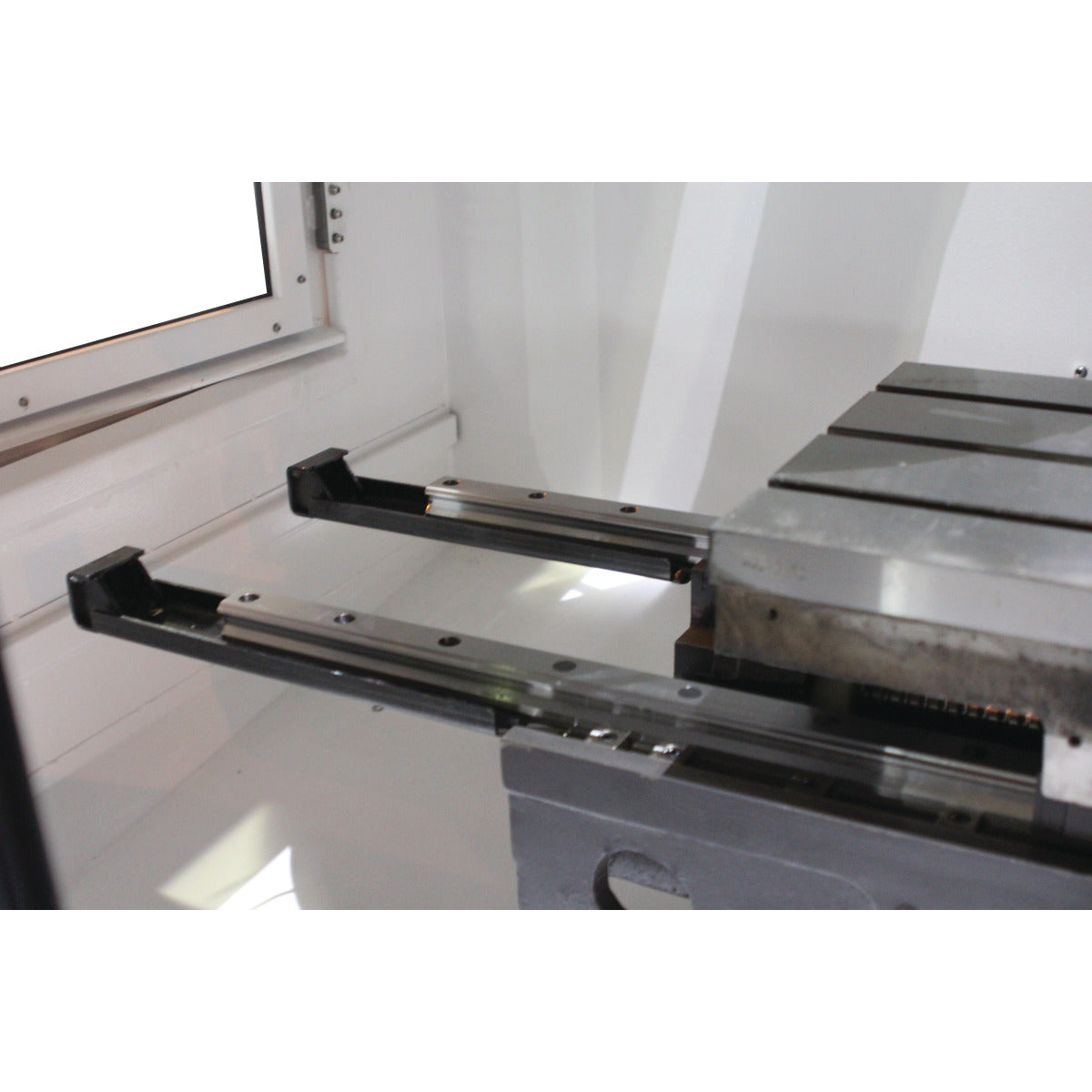

- Guide linéaire : Rigidité statique et dynamique maximale / Haute précision de positionnement / Mouvement souple et sans jeu / Précision constante et longue durée de vie
- Système de lubrification centralisée : Automatique / Prévient l'usure et les arrêts inutiles
| Alimentation | 400 V / 3 Ph ~50 Hz |
|---|---|
| Attachement de broche | BT 30 |
| Avance rapide Axe X - Y - Z | 15 m/min. |
| Broche: Couple du moteur (Mode S1) | 24 Nm |
| Broche: Couple moteur (Mode S6 à 30%) | 36 Nm |
| Broche: Moteur d'entraînement (Mode S1) | 3,7 KW |
| Broche: Moteur d'entraînement (Mode S6 à 30%) | 5,5 kW |
| Capacité du réservoir d'arrosage | 70 litres |
| Changeur d'outils - Diamètre d'outil max. | 100 mm |
| Changeur d'outils - Longueur de l'outil max. | 200 mm |
| Changeur d'outils - Nombre d’emplacements d'outils | 8 |
| Changeur d'outils - Poids de l'outil max. | 6 kg |
| Changeur d'outils - Temps de changement d'outil | 15,33 secondes |
| Changeur d'outils - Type | Carrousel |
| Couple du moteur Axe X | 3,5 Nm |
| Couple du moteur Axe Y | 6 Nm |
| Couple du moteur Axe Z | 6 Nm |
| Course de travail Axe X | 330 mm |
| Course de travail Axe Y | 220 mm |
| Course de travail Axe Z | 320 mm |
| Dimensions: Longueur x largeur x hauteur | 2030 x 1600 x 1980 mm |
| Dimensions: Poids total | 1900 kg |
| Précision de positionnement | ± 0,015 mm |
| Précision de répétabilité | ± 0,015 mm |
| Pression d’air | 6 bar |
| Puissance de la pompe d'arrosage | 450 W |
| Puissance totale | 10 kVA |
| Table: Distance broche - colonne | 280 mm |
| Table: Distance broche-table | 90 - 410 mm |
| Table: Poids admissible max. | 150 kg |
| Table: Rainures en T / nombre / entraxe | 14 mm / 3 / 63 mm |
| Table: Table L x l | 690 x 225 mm |
| Vitesse | 10000 T/min |
