- Guides linéaires sur les 3 axes
- Tous les axes sont équipés de vis à billes
- Servomoteurs sur les 3 axes (X, Y et Z)
- Changement d'outils électropneumatique (par bouton poussoir)
- Système d'arrosage complet
- Lubrification centralisée
- Panneau de commande pivotant
- Colonne lumineuse indiquant l‘état de la machine

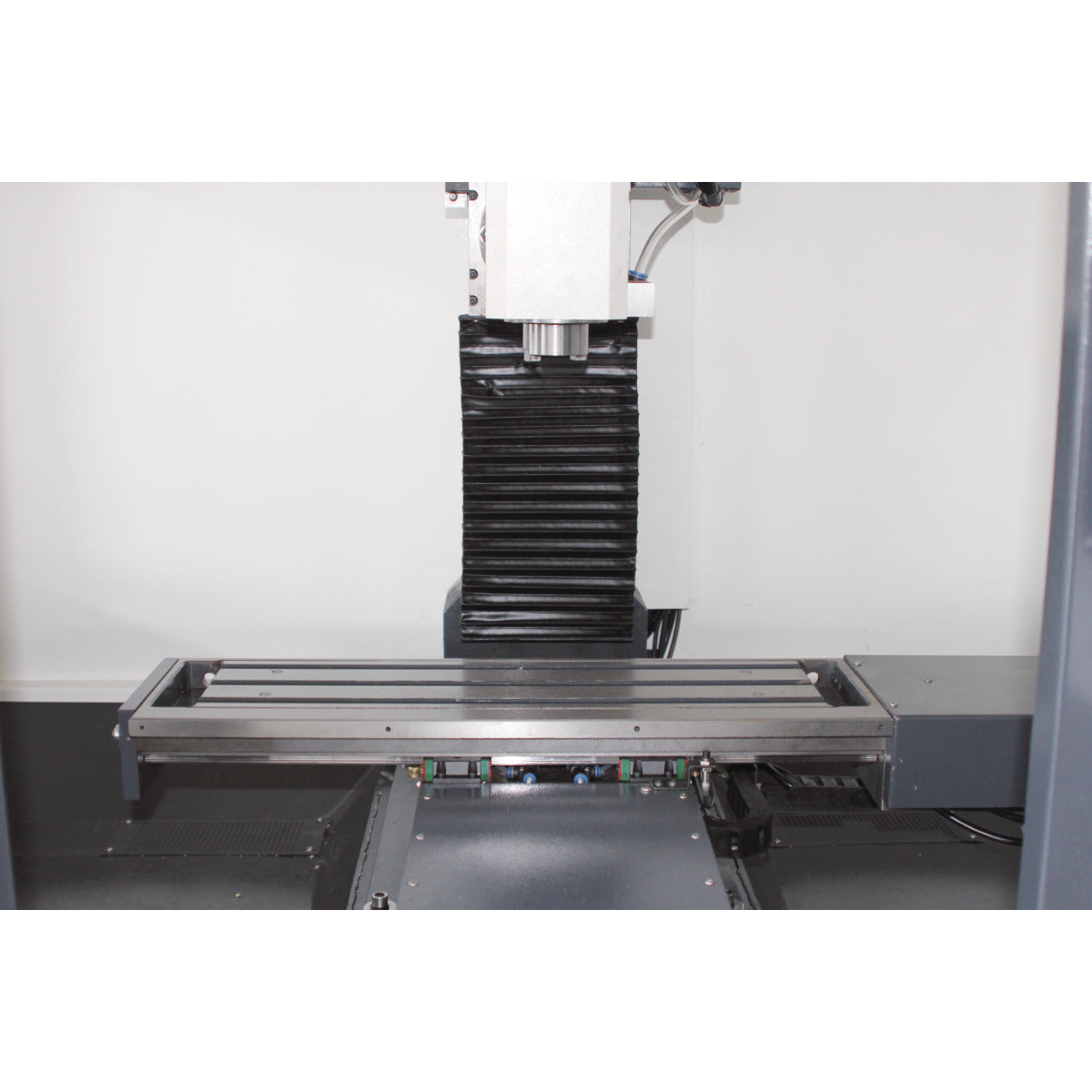

- Table croisée massive et précise grandes dimensions et surface usinée avec précision
- Commande Siemens Sinumerik 808D Advanced
- Satellite de commande électronique réduisant la durée des réglages, avec arrêt d’urgence
- Garantie SIEMENS 2 ans incluse
- Mise en service et formation fortement conseillées : nous consulter

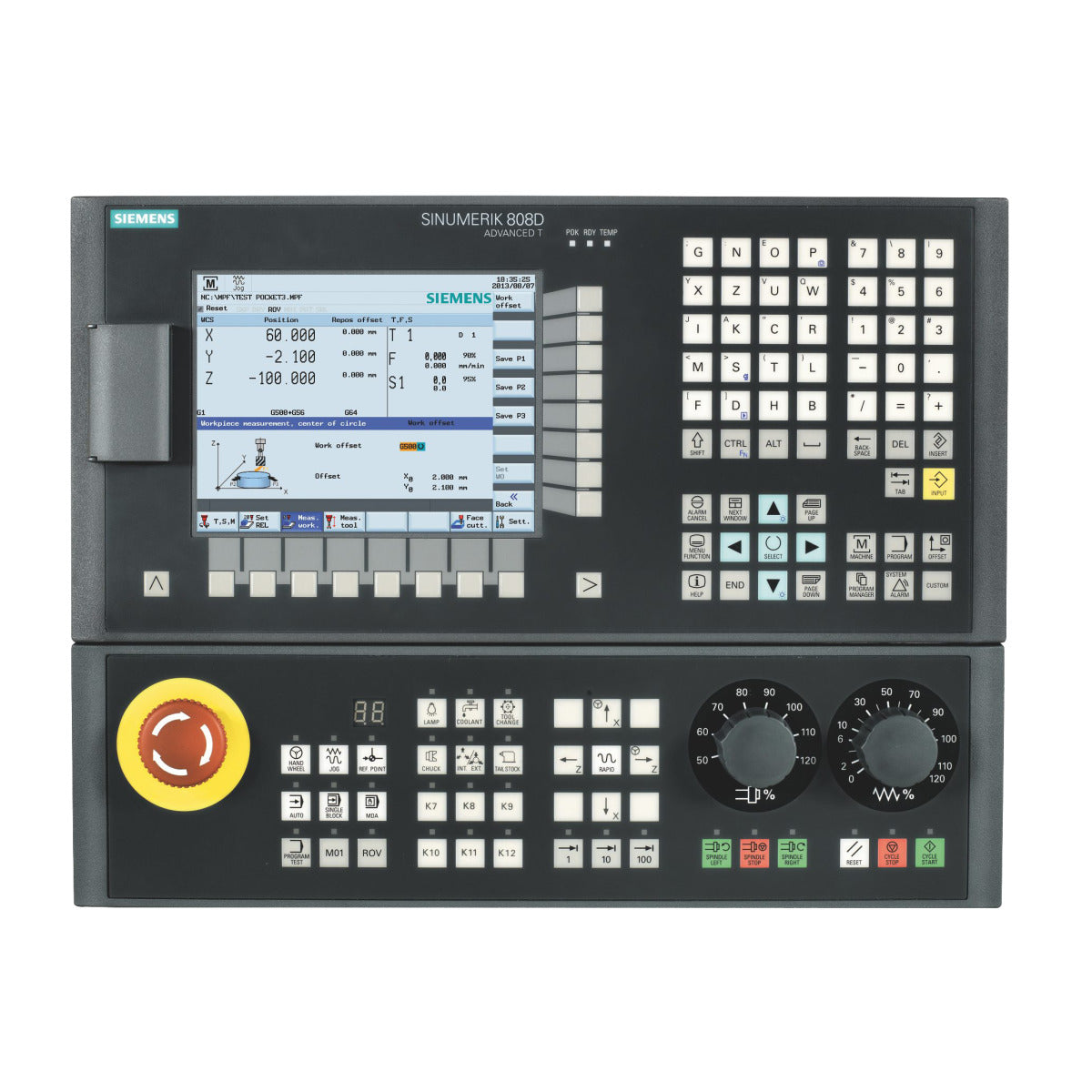

SIEMENS Sinumerik 808D Advanced :
- Port Ethernet RJ45
- Écran couleur LCD 8.4” de résolution 800 x 600
- Fonction de réseau
- Fonction AST. Permet une optimisation simple en cas d’exigences plus élevées en matière de dynamique et de précision
- Circuit de contrôle fermé
- Meilleure précision
- Codeur incrémental / course de référence nécessaire
Equipement de série

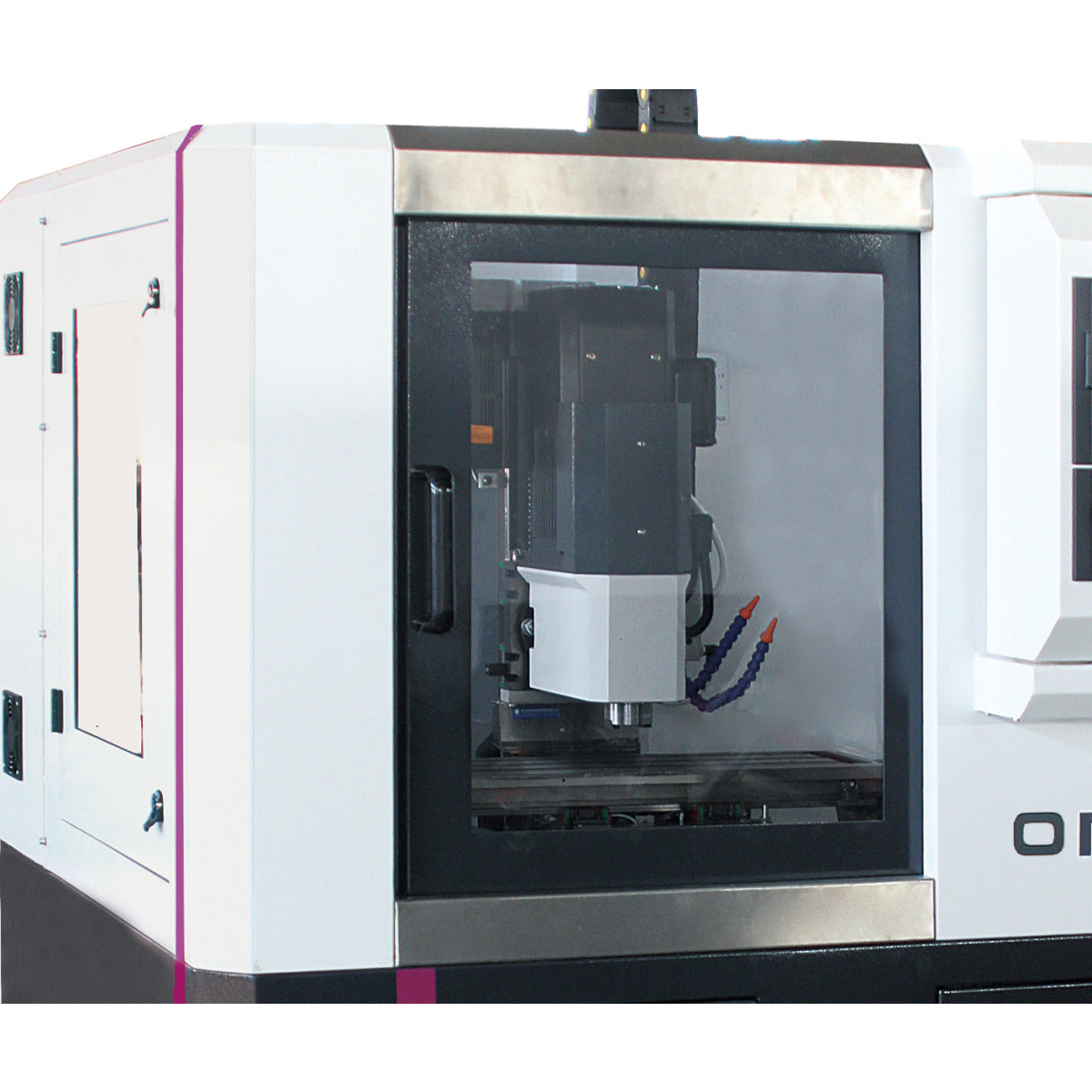

- Un réel espace de travail : Grande visibilité des 3 côtés de la machine / Panneaux en macrolon haute qualité

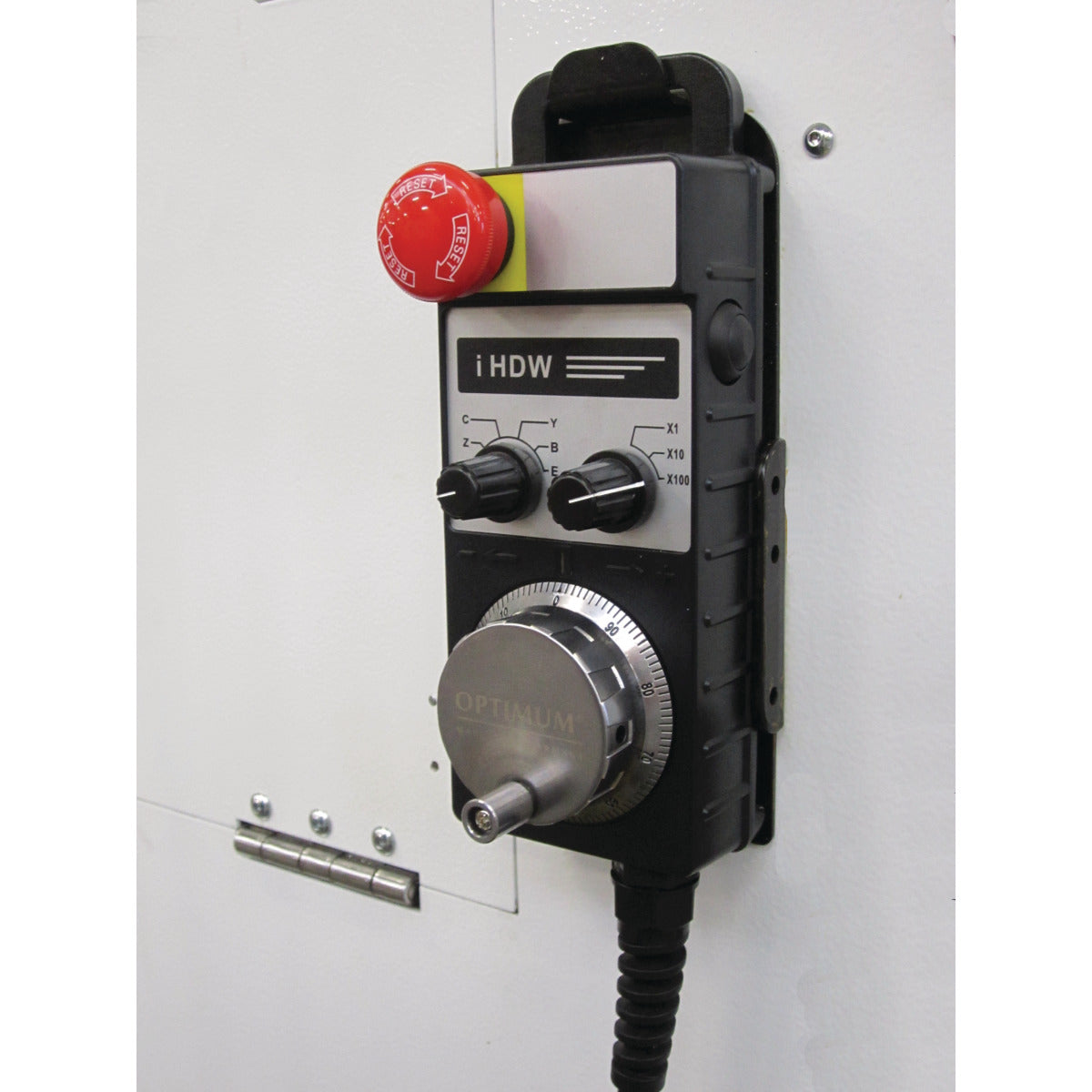

- Satellite de commande : Pilotage déporté / Electronique / Réduit le temps de réglage au minimum (référencement) / Bouton d'arrêt d'urgence / Bouton de validation

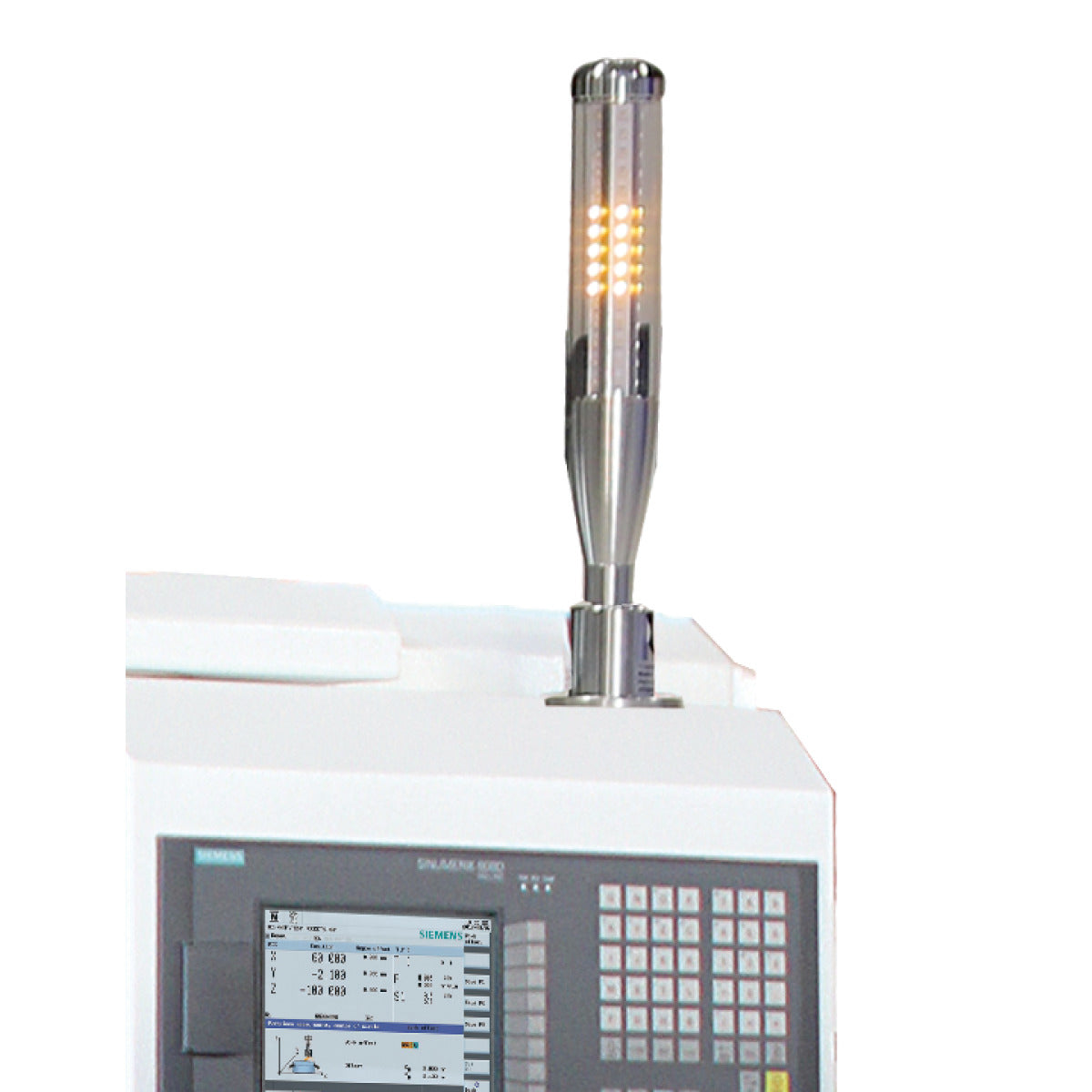

- Colonne lumineuse : indique en permanence le statut de la machine

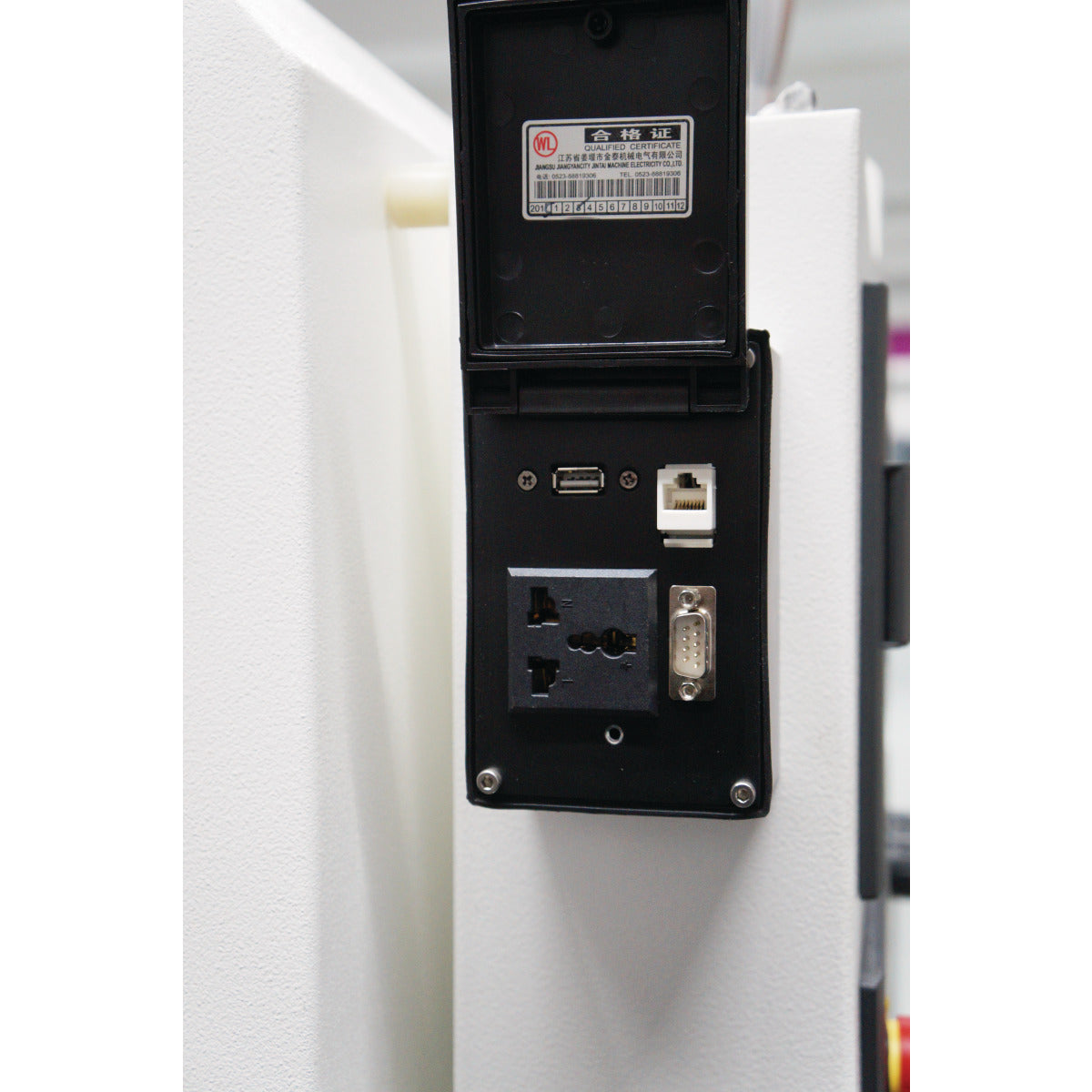

- Connexions : Accès facile / Facile à connecter à la machine / prise 230 V / RS232/ RJ45 / USB
- Guides linéaires : Permettant une charge importante et une grande rigidité / Coefficient de friction très faible / Grande précision et excellente compensation d'erreur

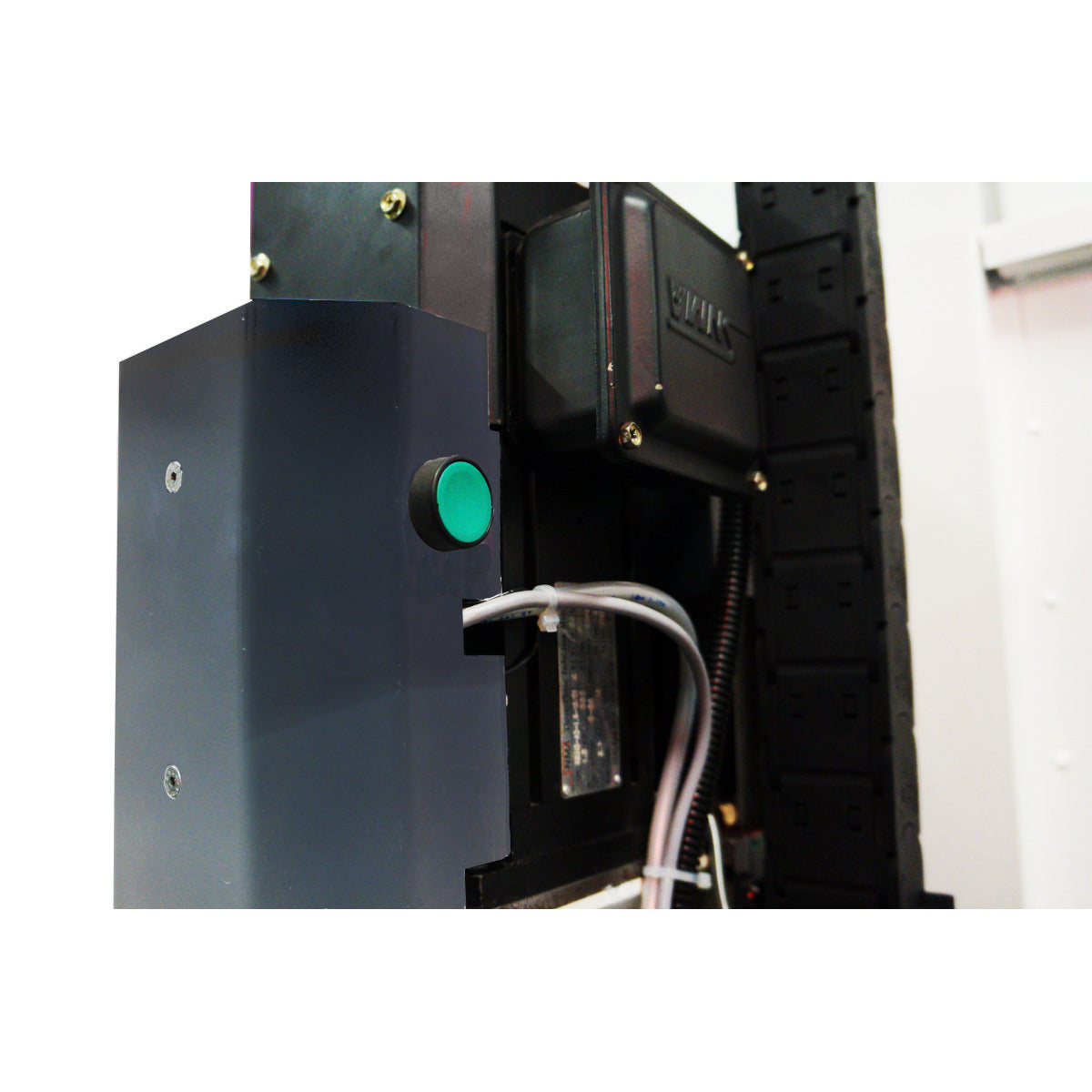

- Changeur d'outils : Pneumatique (avec bouton poussoir) / Attachement de broche BT30
- Branchements : Facilités d'accès / Raccordement aisé à la machine / Interfacs de données / Branchement électrique / Connecteur RJ45 / Port Ethernet / Port USB
| Alimentation | 400 V |
|---|---|
| Attachement de broche | BT 30 |
| Axe X | 1,9 Nm |
| Axe Y | 3.5 Nm |
| Axe Z | 3.5 Nm |
| Capacité de fraisage en bout (max.) | 25 mm |
| Capacité de surfaçage (max.) | 50 mm |
| Capacité du réservoir | 30 l |
| Charge admissible max. | 30 kg |
| Couple du moteur (Mode S1) | 9,5 Nm |
| Couple moteur (Mode S6 à 30%) | 14 Nm 14 Nm |
| Course axe X automatique | 355 mm |
| Course axe Y automatique | 190 mm |
| Course axe Z automatique | 245 mm |
| Distance broche-table croisée | 295 mm |
| Distance broche-table croisée min. | 50 mm |
| Entraxe des rainures en T | 50 mm |
| Fréquence | 50 Hz |
| Hauteur | 2007 mm |
| Largeur | 1372 mm |
| Largeur de la table croisée | 180 mm |
| Longueur | 1410 mm |
| Longueur de la table croisée | 620 mm |
| Motorisation (Mode S6 à 30%) | 2,2 kW |
| Motorisation de broche(Mode S1) | 1,5 kW |
| Nombre de rainures en T | 3 |
| Plage de vitesses | 4000 T/min. |
| Poids net (brut) | 1000 kg |
| Précision de la répétabilité | ± 0.02 mm |
| Précision du positionnement | ± 0.01 mm |
| Puissance système d'arrosage | 95 W |
| Puissance totale | 5 kVA |
| Taille des rainures en T | 12 mm |
| Vitesse avance automatique X | 10000 mm/min. |
| Vitesse avance automatique Y | 10000 mm/min. |
| Vitesse avance automatique Z | 10000 mm/min. |
