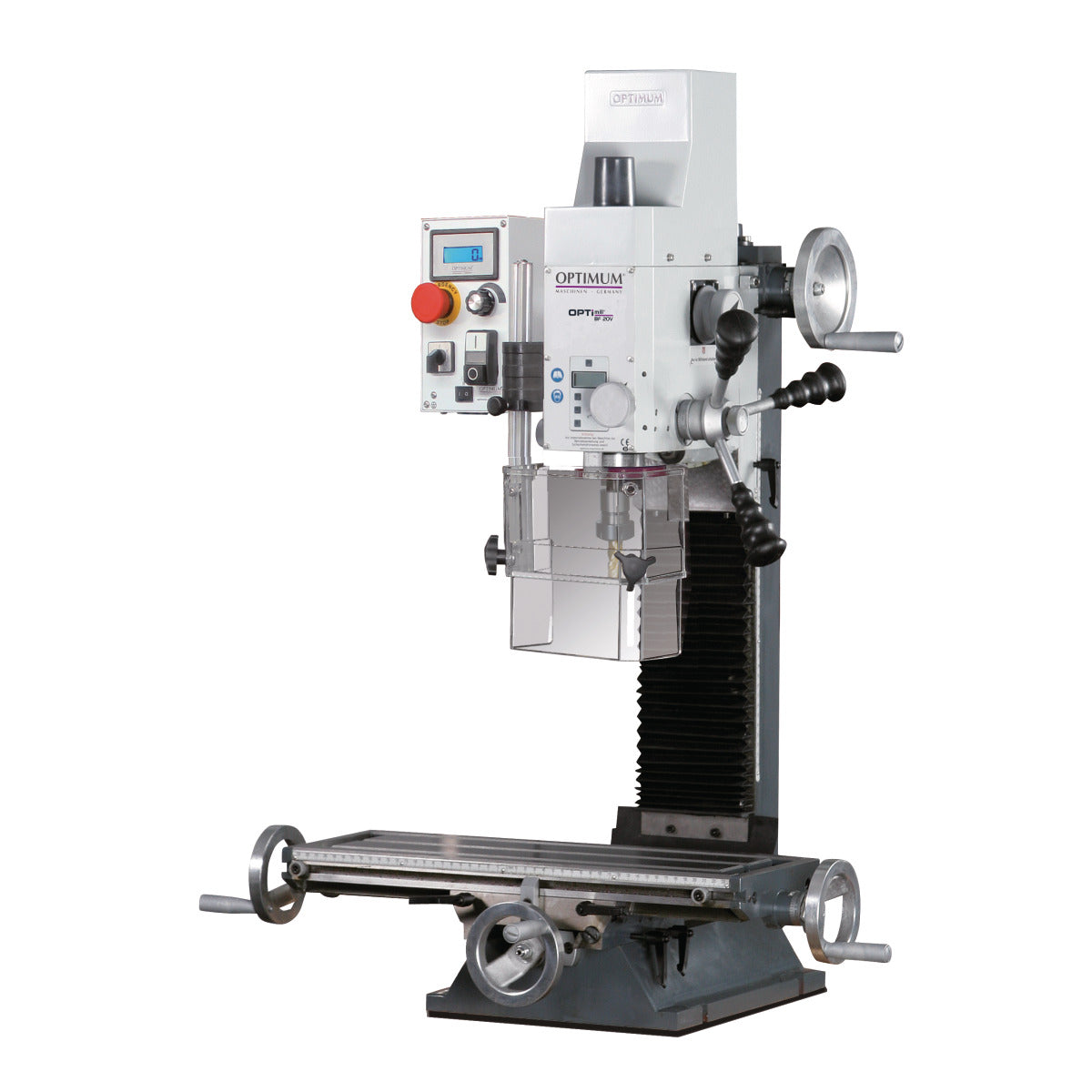

Fraiseuse conventionnelle extrêmement rigide et est dotée d'un variateur de vitesse électronique. Elle est équipée de deux plages de vitesses par boîte mécanique pour garantir le couple durant les usinages moteur. Pour fraiser dans tous les angles, la tête de cette fraiseuse conventionnelle s'incline à ± 90%.

Points forts :

  • Raccord CM2 avec filet M10
  • Pilotage de la vitesse par variateur
  • Inclinaison de la tête de perçage de ± 90°, permettant les opérations de perçage et/ou fraisage dans tous les angles
  • Moteur puissant de 850 watts
  • Table longue avec déplacement longitudinal de 480 mm

Caractéristiques d'utilisation :

  • Deux plages de vitesses par boîte mécanique pour garantir le couple
  • Moteur à courant continu permettant une vitesse constante de la rotation
  • Descente micrométrique de broche lors des opérations de fraisage
  • Descente de broche par cabestan lors des opérations de perçage
  • Rattrapage de jeux sur tous les mouvements y compris la broche de fraisage
  • Inversion du sens de rotation droite/gauche

Caractéristiques de conception :

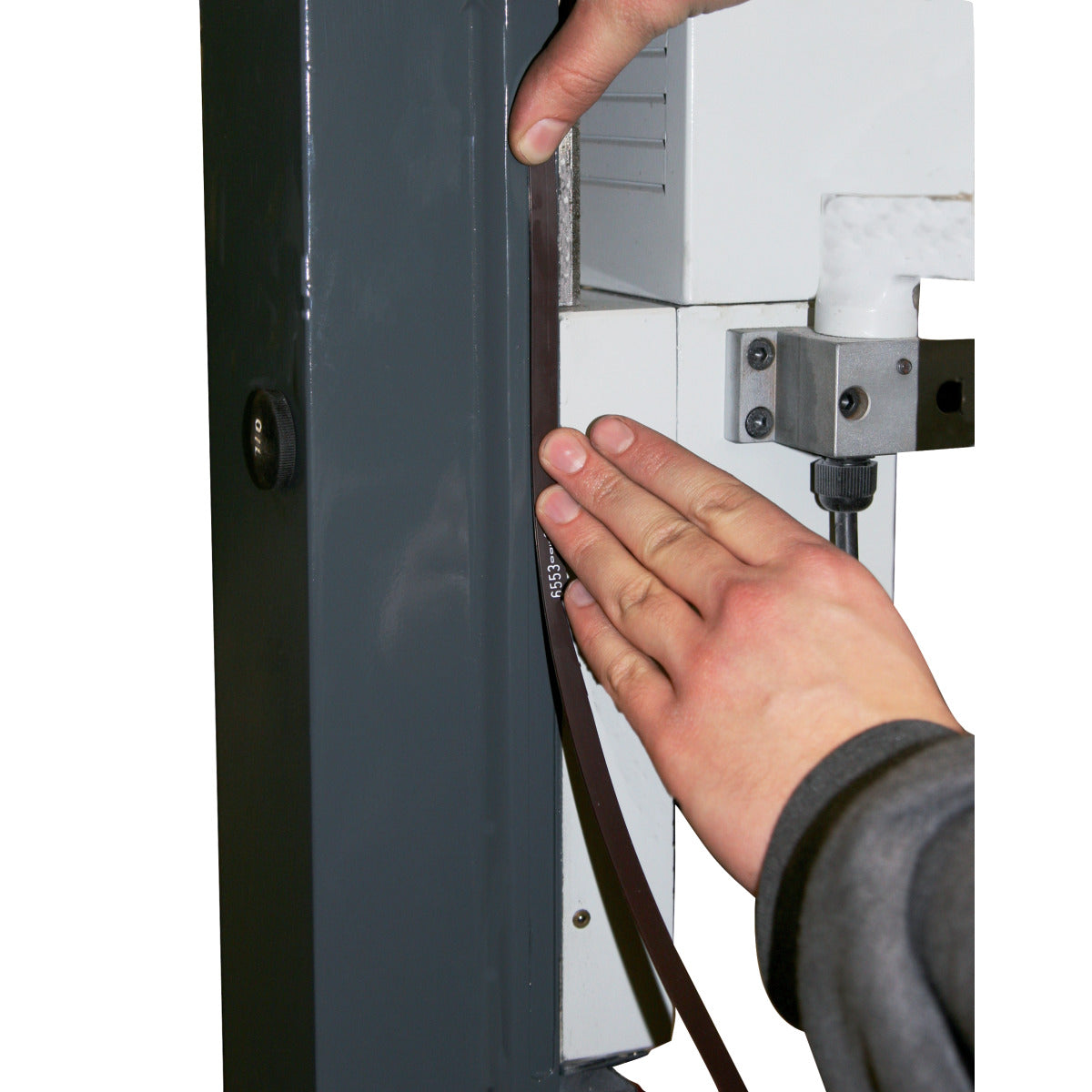

  • Colonne robuste à queue d'aronde garantissant une parfaite rigidité
  • Toutes les queues d'arondes sont grattées à la main
  • Carter de protection de mandrin ajustable et asservi électriquement
  • Table croisée équipée de butées réglables et d'une échelle graduée
  • Précision de lecture de tous les mouvements par verniers gravés dans la masse

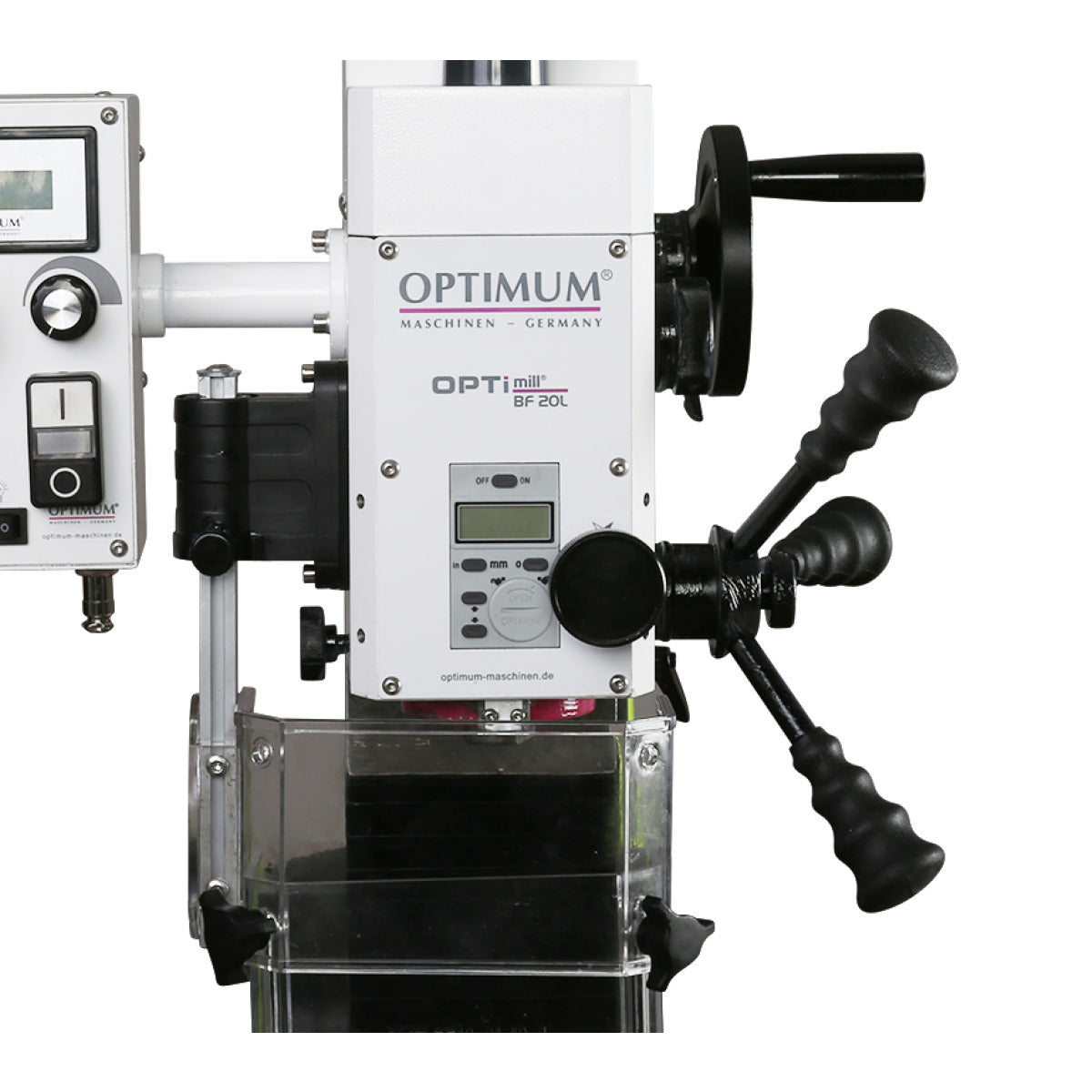

  • Équipée de série d'un tachymètre digital de broche avec écran rétroéclairé, d'une jauge digitale de profondeur de l'axe Z et d'une lampe halogène
  • Modèle original conçu par Optimum Germany (conception et qualité allemande)

Sécurité :

  • Équipé d’un filtre EMC (protection des signaux électroniques)
  • Système de sécurité basse tension

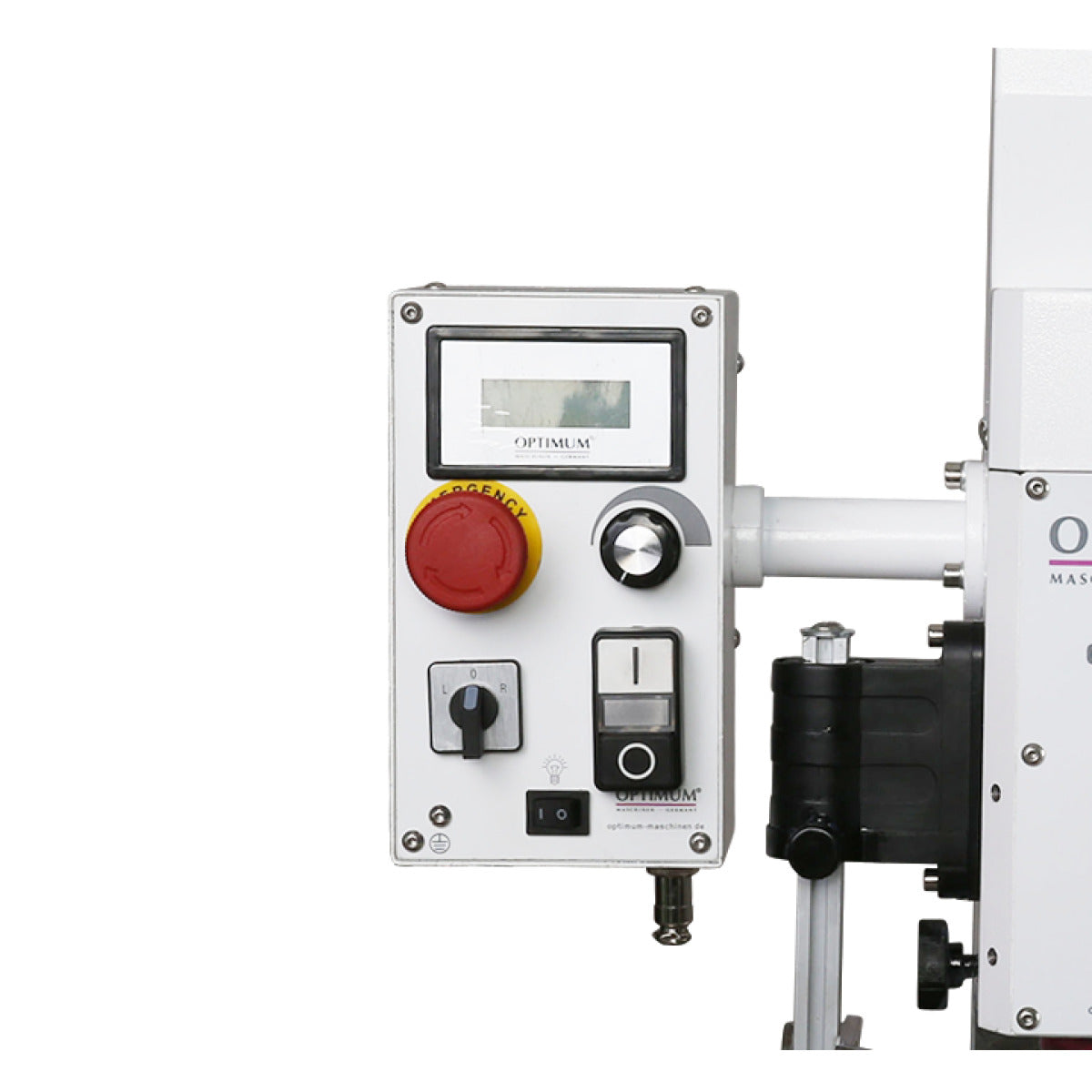

  • Arrêt d'urgence coup de poing
  • Protection du mandrin à double fenêtre

Entretien :

    • Roulements : graissage au lithium (non fourni)
    • Vis trapézoïdales : graissage au calcium (non fourni)

Alimentation 230 V
Attachement de broche CM 2 / M 10
Capacité de fraisage en bout (max.) 20 mm
Capacité de perçage (acier S235JR) 16 mm
Capacité de surfaçage (max.) 63 mm
Capacité en continu (acier S235JR) 12 mm
Charge admissible max. 50 kg
Col de cygne 185 mm
Contrôle de la vitesse de la broche verticale Réglable électroniquement
Course axe X 280 mm
Course axe Y manuelle 175 mm
Course axe Z manuelle 280 mm
Course de broche 50 mm
Distance broche-table croisée 375 mm
Distance broche-table croisée min. 0 mm
Entraxe des rainures en T 63 mm
Fréquence 50 Hz
Hauteur 935 mm
Inclinaison de la tête ± 90 °
Largeur 745 mm
Largeur de la table croisée 180 mm
Longueur 565 mm
Longueur de la table croisée 510 mm
Nombre de rainures en T 3
Nombre de vitesses 2
Plage de vitesses 90 – 1480 / 150 – 3000 T/min.
Poids net (brut) 103 kg
Puissance moteur 0.85 kW
Taille des rainures en T 12 mm
Tirant de broche M 10
