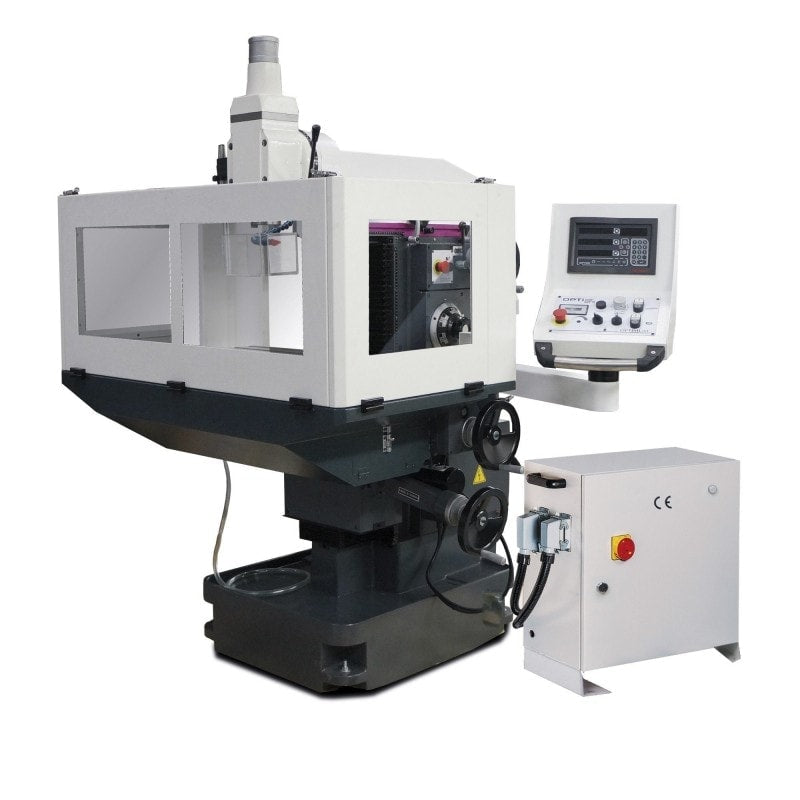

  • Machine aux applications multiples : Fraisage vertical et horizontal
  • Tous les axes sont équipés de vis à billes garantissant une parfaite précision de déplacement
  • Avances automatiques sur les 3 axes X, Y et Z
  • Guide d'aronde dans l'axe X et Y
  • Guide plat dans l'axe Z
  • Panneau de contrôle pivotant avec indicateur de position et de vitesse
  • Toutes les glissières sont trempées et rectifiées avec un rattrapage de jeu par lardons en “V”
  • Bride et adaptateur pour le fraisage horizontal
  • Table de travail horizontal et vertical
  • Surface de la table de travail rectifiées avec précision et équipée de rainures en “T” pour un travail en position verticale ou horizontale

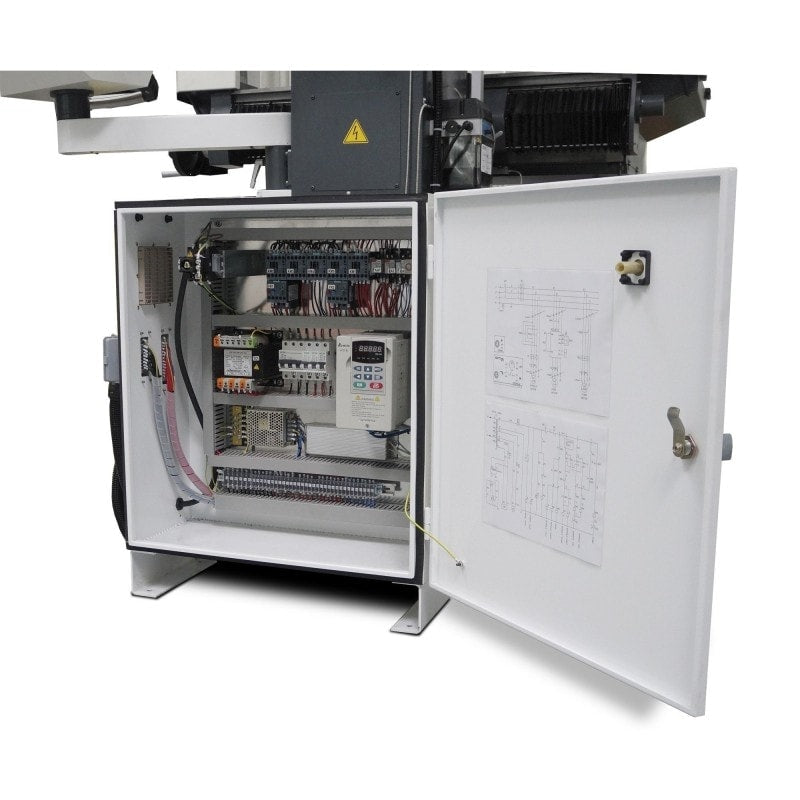

  • Gestion des vitesses d'avance en continu par convertisseur
  • Grande ergonomie d'utilisation pour le changement des vitesses et des avances
  • Exécution robuste et compacte assurant rigidité et précision
  • Système de graissage centralisé (manuellement)
  • Volants de grande dimension avec vernier
  • Lampe de travail
  • Système complet d'arrosage
  • Tachymètre digital de vitesse

Alimentation 400 V
Attachement de broche ISO 40 DIN 2080
Avance rapide (Courses) 50 à 700 mm/min, par Vario
Avances par servomoteur (automatique) 10 à 600 mm/min, par Vario
Capacité de fraisage en bout (max.) 25 mm
Capacité de fraisage en bout max. Ø 25 mm
Capacité de perçage (acier S235JR) 30 mm
Capacité de surfaçage (max.) 100 mm
Capacité en continu (acier S235JR) 26 mm
Charge admissible max. 385 kg
Classe CEM C3
Col de cygne 100 mm
Course axe X automatique 310 mm
Course axe X manuelle 335 mm
Course axe Y automatique 160 mm
Course axe Y manuelle 200 mm
Course axe Z automatique 295 mm
Course de broche 120 mm
Distance broche-table croisée 400 mm
Distance broche-table croisée min. 75 mm
Entraxe des rainures en T 63 mm
Espacement des rainures en T 63 mm
Fréquence 50 Hz
Hauteur 1900 mm
Inclinaison de la tête ± 90 °
Largeur 1168 mm
Largeur de la table croisée 320 mm
Largeur de la table verticale 250 mm
Longueur 1239 mm
Longueur de la table croisée 750 mm
Longueur de la table verticale 830 mm
Nombre de rainures en T 2
Nombre de vitesses 12
Norme DIN EN 55011
Plage de vitesses 50 – 1890 T/min.
Poids net (brut) 1180 kg
Puissance du moteur d'entraînement de l'axe X 0.375 kW
Puissance moteur 2.2 kW
Puissance moteur d'avance X 0.375 kW
Puissance système d'arrosage 95 W
Puissance totale 4 kW
Taille de la rainure en T 14 mm
Taille des rainures en T 14 mm
Tirant de broche M16
Vitesse avance automatique X 10 – 600 mm/min.
Vitesse avance automatique Y 10 – 600 mm/min.
Vitesse avance automatique Z 10 – 600 mm/min.
Vitesse d'avance axe X 50 – 450 T/min.
Vitesse d'avance axe Y 50 – 450 T/min.
Vitesse d'avance axe Z 50 – 450 T/min.
Vitesse d'avance rapide axe X 50 – 700 T/min.
Vitesse d'avance rapide axe Y 50 – 700 T/min.
Vitesse d'avance rapide axe Z 50 – 700 T/min.
Vitesse d'avance rapide X 10 – 700 mm/min.
Vitesse d'avance rapide Y 10 – 700 mm/min.
Vitesse d'avance rapide Z 10 – 700 mm/min.
