- Machines aux applications multiples : fraisage vertical et horizontal
- Avances automatiques sur les 3 axes X, Y et Z avec guidage par Joystick électronique
- Axe X et Y avec guidage en queue d'aronde réglable
- Vis à billes sur tous les axes, aucun jeu, robuste et précis
- Panneau de contrôle pivotant avec indicateur de position et de vitesse
- Toutes les glissières sont trempées et rectifiées avec un rattrapage de jeux par lardons en “V”
- Bride et adaptateur pour le fraisage horizontal
- Tables de travail horizontale et verticale
- Surfaces des tables de travail rectifiées avec précision et équipées de rainures en “T” pour un travail en position verticale ou horizontale
- Gestion des vitesses d'avance en continu par convertisseur
- Grande ergonomie d'utilisation pour le changement des vitesses et des avances
- Exécution robuste et compacte assurant rigidité et précision
- Système de graissage centralisé
- (MZ 2S manuellement, MZ 4S automatiquement avec alarme de niveau)
- Volants de grandes dimensions avec vernier
- Lampe de travail
- Système complet d'arrosage
- Tachymètre digital de vitesse
- Norme DIN EN 55011 Classe C3

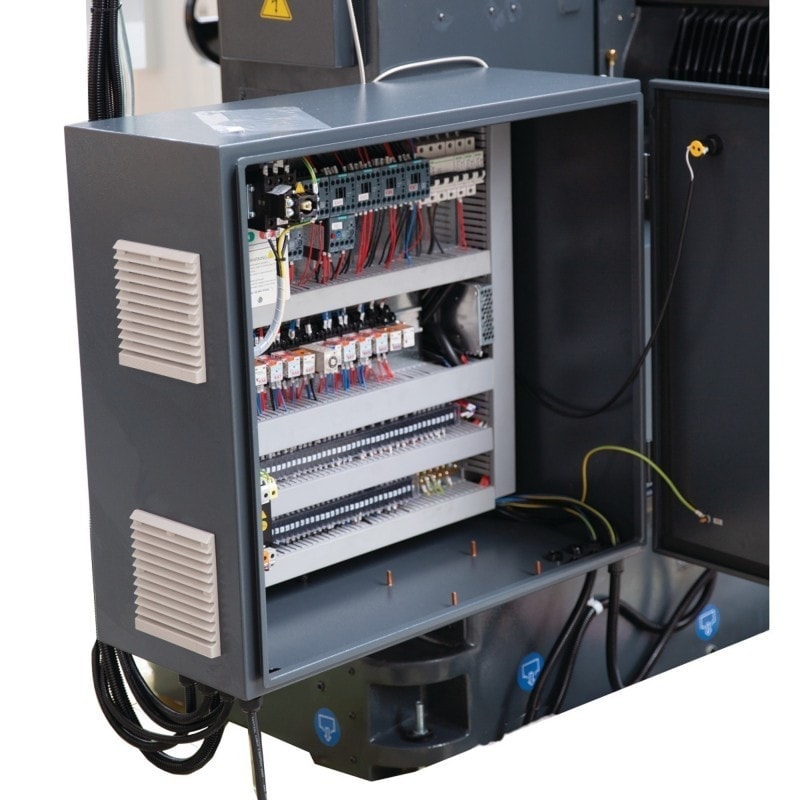

- Composants électriques SIEMENS
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
- Système de visualisation 3 axes DP 700
- Interface intuitive et simple
- Développé et fabriqué en Angleterre
- Protection IP67
- Garantie 5 ans sur l'afficheur et les règles
Accessoires de série :
- Douille ISO 40 - CM 3, Douille CM 3 - CM 2, Douille CM 3 - CM 1
- Arbre porte-fraises Ø 27 mm
- Pieds niveleurs, Clés de service
| Accessoires de série | Douille ISO 40 - CM 3, Douille CM 3 - CM 2, Douille CM 3 - CM 1 Mandrin porte-fraises (4 pcs ; Ø 16, 22, 27, 32 mm), Pieds niveleurs, Clefs de service |
|---|---|
| Array[0] | (Courses) 10 à 600 mm/min. par Vario / 50 à 780 mm/min. par Vario |
| Attachement de broche | ISO 40 DIN 2080 |
| Avance rapide (Courses) | 50 à 700 mm/min, par Vario |
| Avances par servomoteur (automatique) | 10 à 600 mm/min, par Vario |
| Capacité de fraisage en bout max. | Ø 25 mm |
| Capacité de perçage (acier S235JR) | Ø 30 mm |
| Capacité de surfaçage (max.) | Ø 100 mm |
| Capacité en continu (acier S235JR) | Ø 26 mm |
| Col de cygne | 100 mm (broche verticale) |
| Course de broche | 120 mm (broche verticale) |
| Course de la table en axe X | 400 mm / 310 mm (manuelle / automatique) |
| Course de la table en axe Y | 200 mm / 160 mm (manuelle / automatique) |
| Course de la table en axe Z | 335 mm /295 mm (manuelle / automatique) |
| Dimensions (L x l) - Table verticale | 830 x 250 mm |
| Dimensions (L x l) -Table horizontale | 750 x 320 mm |
| Dimensions de la machine (L x l x h) | 1239 x 1168 x 1900 mm |
| Distance broche-table de fraisage verticale | 75 à 410 mm |
| Inclinaison de la tête | ±90° |
| Nombres de vitesses | 12 (broche verticale) |
| Poids admissible sur la table (.max) | 285 kg |
| Poids net (brut) | 1400 kg (1650 kg) |
| Puissance du moteur d'avances | 0,375 kW |
| Puissance moteur | 4 kW / 400 V / 3 Ph ~ 50 Hz |
| Puissance système d'arrosage | 95 W |
| Rainures en "T" / Entraxe / Nb Horizontal | 14 mm / 63 mm / 5 |
| Rainures en "T" / Entraxe / Nb Vertical | 14 mm / 63 mm / 2 |
| Tirant de broche | M16 |
| Vitesses de broche | 50 - 1890 T/min. |
