  • Fabrication de haute précision, banc trempé par induction (HRC 42-52) et rectifié (stabilisation naturelle 6 mois minimum)
  • Equipé d’une vis mère montée sur paliers graissés pour les opérations de filetages et d’avance longitudinale automatique
  • Précision de concentricité du nez de broche < 0.009 mm, précision de concentricité du mandrin < 0.05 mm
  • Chariot supérieur orientable pour le tournage conique

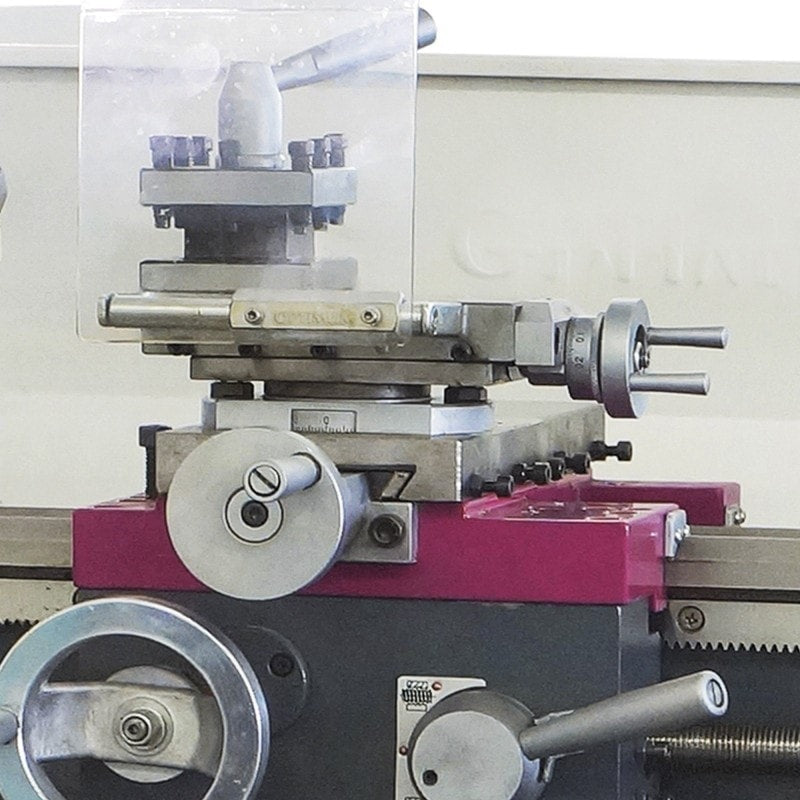

  • Carter de protection de tourelle, tourelle 4 positions indexées
  • Tous les chariots et glissières sont trempés et rectifiés avec précision
  • Avance longitudinale automatique
  • Broche montée sur double roulement conique avec rattrapage de jeux
  • Larges possibilités de filetages grâce aux pignons en acier traité
  • Permet d’effectuer les pas à gauche
  • Equipés d’un pignon fusible de sécurité
  • Roulements de broche garantis qualité P5
  • Décalage latéral +/- 5 mm de la poupée mobile permettant le tournage conique long

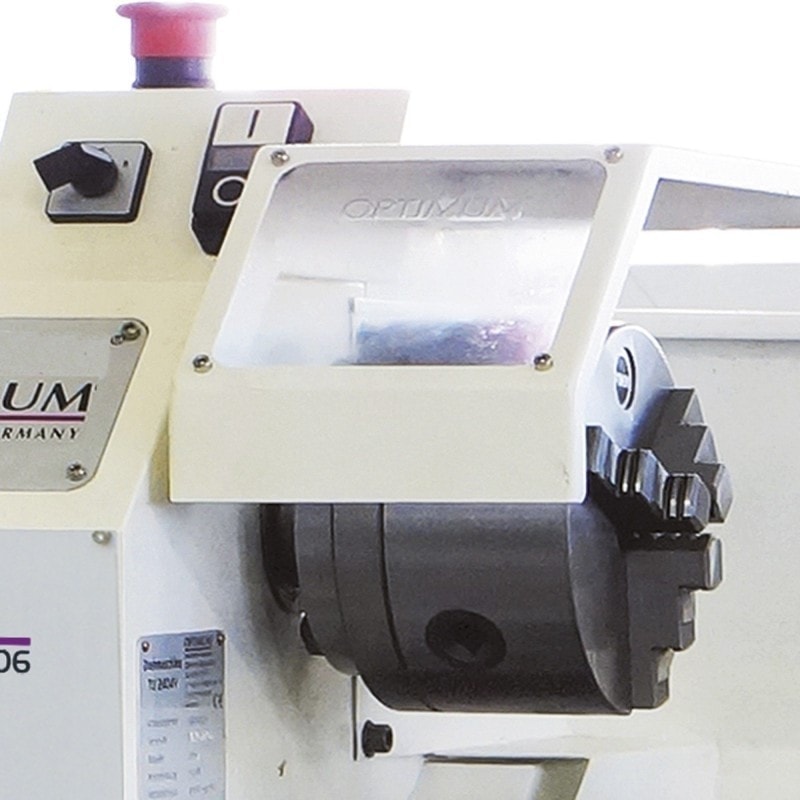

  • Carter de protection de mandrin asservi électriquement
  • Inversion électrique du sens de rotation droite/ gauche sur le panneau de commande en façade
  • Arrêt d’urgence “coup de poing” avec tension de sécurité
  • Produit selon les normes outils DIN 8606 (normes outillage)
  • Certificat de contrôle

Accessoires de série:

  • Mandrin 3 mors Ø 125 mm
  • Pointe fixe CM 2
  • Pointe fixe CM 3
  • Carter de protection de mandrin
  • Carter arrière
  • Bac à copeaux
  • Tourelle 4 positions
  • Pignons de filetage en acier traité permettant d’effectuer les filetages de 0.4 à 3.5 mm et de 44 à 10 filets/pouce
  • Certificat de contrôle, clefs de service et manuel

Alésage de broche Ø 21 mm
Alimentation 400 V
Attachement de broche Cylindrique Ø 52 mm
Cône morse de la broche CM 3
Cône Morse du fourreau CM 2
Course du chariot supérieur 75 mm 75 mm
Course du chariot transversal 120 mm
Course du fourreau 60 mm
Distance entre-pointes 550 mm
Filetages métriques 0,4 – 3,5 mm/T
Filets au pouces (TPI) 44 –10 TPI
Fréquence 50 Hz
Hauteur 484 mm
Hauteur de pointes 125 mm
Largeur 594 mm
Largeur de banc 135 mm
Longueur 1250 mm
Nombre de pas (Filets au pouces) 12
Nombre de pas métriques 14
Nombre de vitesses 6
Poids net (brut) 127 kg
Puissance moteur 0.75 kW
Section d‘outils Max. 14 x 14 mm
Vitesse de broche 125 – 2000 T/min.
Ø usinable au-dessus du banc 250 mm
