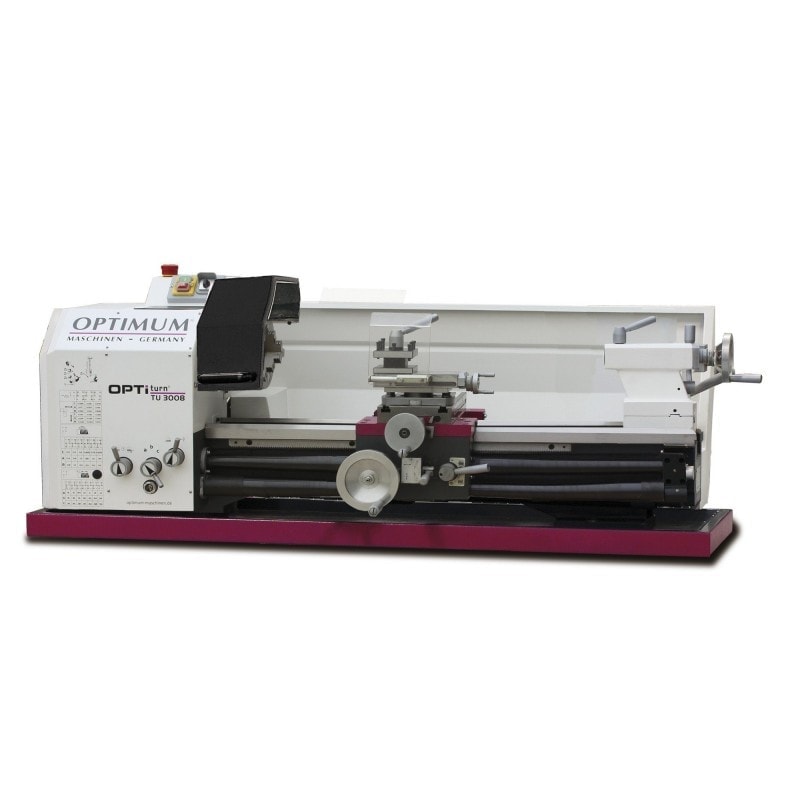

  • Fabrication haute précision
  • Motorisation haute performance sans entretien, grande puissance
  • Avances automatiques longitudinales et transversales
  • Boîte mécanique d’avances 9 vitesses transversales et 9 vitesses longitudinales
  • Barre de chariotage indépendante
  • Equipé d’une vis mère montée sur paliers graissés pour les opérations de filetages et d’avance longitudinale automatique
  • Protection de vis mère de série
  • Équipé d'un mandrin tout acier haute précision
  • Double roulement de broche qualité P5 avec rattrapage de jeu
  • Alésage de broche 38 mm
  • Mandrin Camlock D 1-4’ Ø 160 mm
  • Précision de concentricité du nez de broche < 0.009 mm
  • Précision de concentricité du mandrin < 0.04 mm
  • Volants des chariots gradués 0.04/0.01 mm

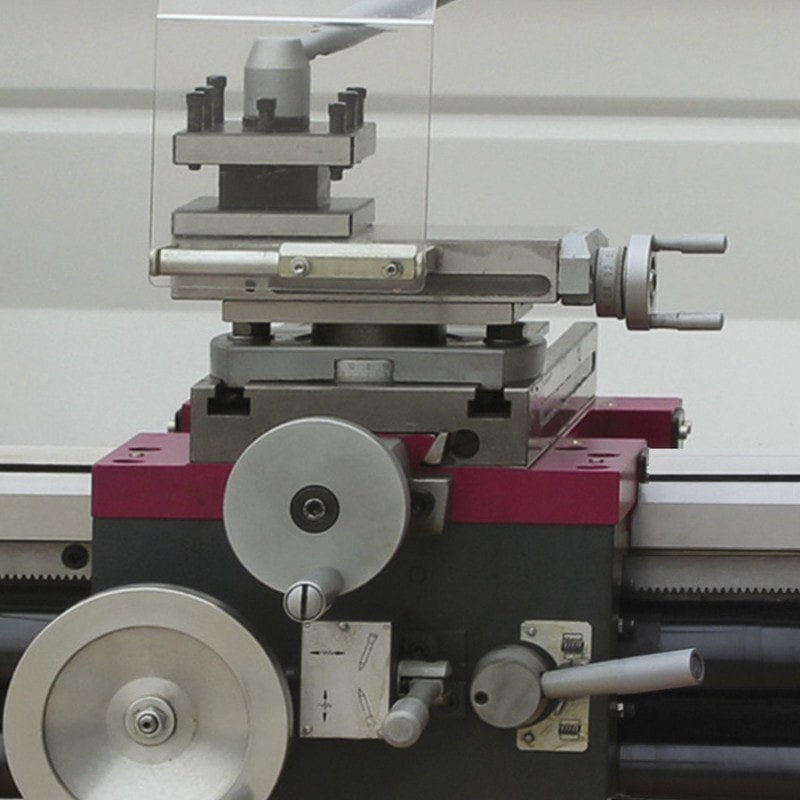

  • Tourelle 4 positions indexées avec carter de protection
  • Banc prismatique en fonte, trempé par induction et rectifié avec précision (HRC 42 - 52)
  • Inversion électrique du sens de rotation droite/gauche sur le panneau de commande

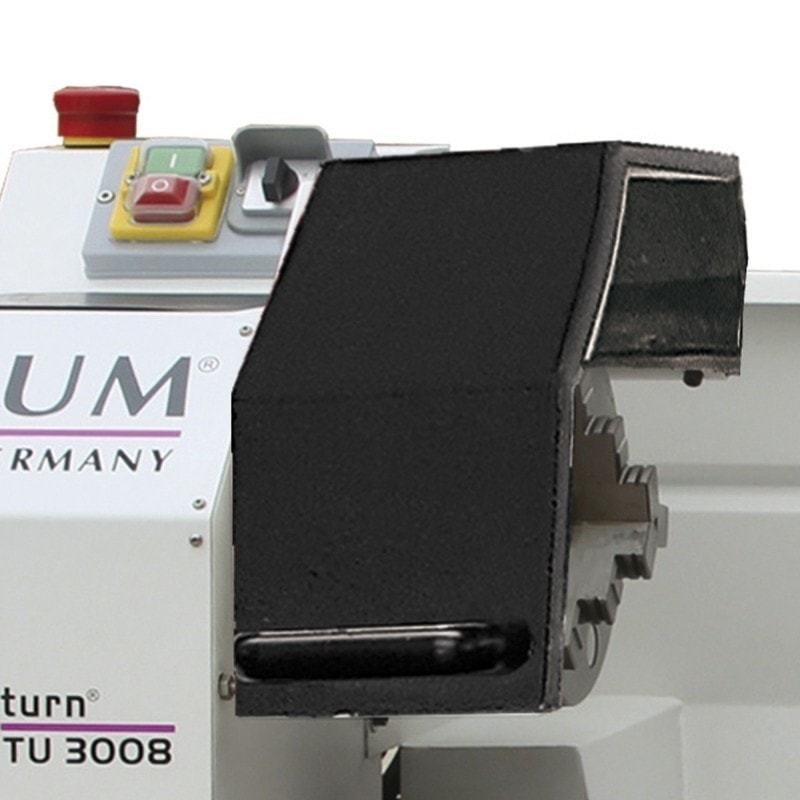

  • Carter de protection de mandrin asservi électriquement
  • Arrêt d’urgence “coup de poing” avec tension de sécurité
  • Chariots rainurés pour accueillir le réglet du système de mesure DRO 5, en option
  • Chariot supérieur orientable pour le tournage conique

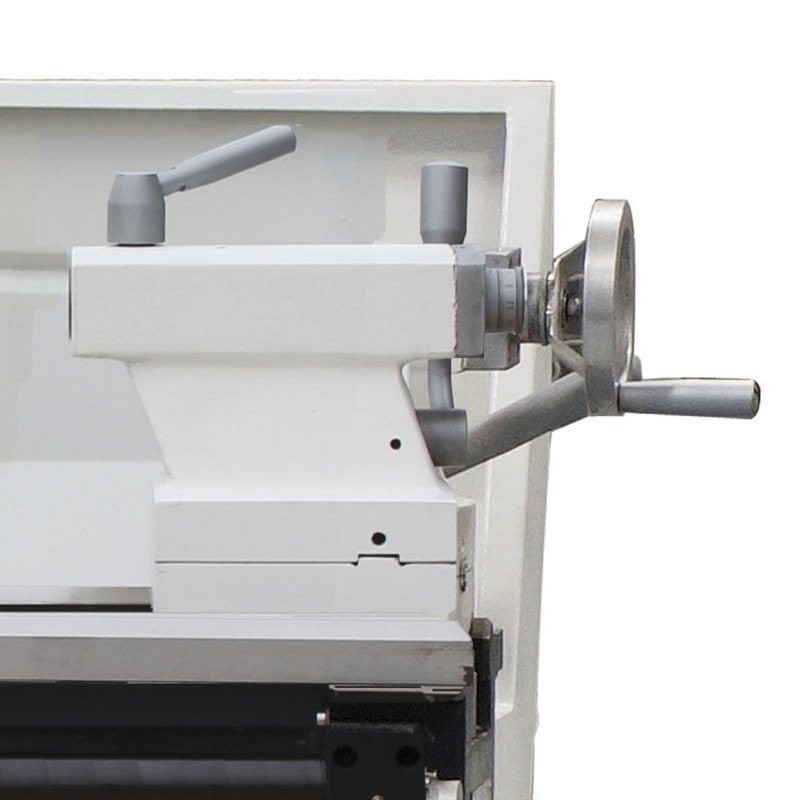

  • Décalage latéral de la poupée mobile permettant le tournage conique long
  • Certificat de contrôle

Accessoires de série :

  • Mandrin 3 mors Ø 160 mm
  • Pointes fixes CM3/CM5
  • Carter de protection de mandrin
  • Carter arrière
  • Bac à copeaux
  • Tourelle 4 positions
  • Kit de pignons d'avances
  • Clefs de service

Alésage de broche Ø 38 mm
Attachement de broche Camlock DIN ISO 702-2 No. 4
Avances longitudinales 0,085 – 0,832 mm/tour
Avances transversales 0,01 – 0,1 mm/tour
Cône morse de la broche CM 5
Cône Morse du fourreau CM 3
Course du chariot longitudinal 600 mm
Course du chariot supérieur 65 mm
Course du chariot transversal 150 mm
Course du fourreau 70 mm
Distance entre-pointes 800 mm
Filetages métriques 0,2 – 3,5 mm/T
Filets au pouces (TPI) 56 – 8 TPI
Fréquence 50 Hz
Hauteur 575 mm
Hauteur de pointes 158 mm
Largeur 705 mm
Largeur de banc 180 mm
Longueur 1525 mm
Nombre d'avances longitudinales 9
Nombre d'avances transversales 9
Nombre de pas (Filets au pouces) 21
Nombre de pas métriques 18
Nombre de vitesses 6
Poids net (brut) 226 kg
Puissance moteur 1,1 kW
Section d‘outils Max. 18 x 18 mm
Vitesse de broche 150 – 2000 T/min.
Ø du fourreau 38 mm
Ø usinable au-dessus du banc 310 mm
Ø usinable au-dessus du chariot 190 mm
